Τα υδραυλικά συστήματα αποτελούν τη ραχοκοκαλιά των αμέτρητων βιομηχανικών εφαρμογών, από τον εξοπλισμό κατασκευής και τα μηχανήματα κατασκευής έως τα αεροδιαστημικά συστήματα και τα εξαρτήματα αυτοκινήτων. Στο επίκεντρο αυτών των συστημάτων βρίσκεται ένα κρίσιμο συστατικό που καθορίζει την απόδοση, την αποτελεσματικότητα και την ακρίβεια: τη βαλβίδα ελέγχου υδραυλικής ροής. Η κατανόηση του τρόπου λειτουργίας αυτών των βαλβίδων είναι απαραίτητη για όσους εμπλέκονται στον σχεδιασμό, τη συντήρηση ή τη λειτουργία του υδραυλικού συστήματος.
Μια βαλβίδα ελέγχου υδραυλικής ροής είναι μια συσκευή με ακρίβεια που έχει σχεδιαστεί για να ρυθμίζει τον ρυθμό ροής του υδραυλικού υγρού μέσα σε ένα σύστημα. Σε αντίθεση με τις απλές βαλβίδες on-off, οι βαλβίδες ελέγχου ροής παρέχουν μεταβλητό περιορισμό στη ροή υγρών, επιτρέποντας στους χειριστές να ρυθμίζουν την ταχύτητα και τη δύναμη των υδραυλικών ενεργοποιητών όπως οι κύλινδροι και οι κινητήρες. Αυτές οι βαλβίδες λειτουργούν ουσιαστικά ως το "γκάζι" των υδραυλικών συστημάτων, ελέγχοντας πόσο γρήγορα ή αργά υδραυλικά συστατικά λειτουργούν.
Η κύρια λειτουργία αυτών των βαλβίδων εκτείνεται πέρα από την απλή ρύθμιση της ροής. Διατηρούν συνεπή απόδοση υπό μεταβαλλόμενες συνθήκες φορτίου, αντισταθμίζουν τις διακυμάνσεις της πίεσης και εξασφαλίζουν ομαλή, ελεγχόμενη μετακίνηση υδραυλικών μηχανημάτων. Αυτό το επίπεδο ελέγχου είναι ζωτικής σημασίας σε εφαρμογές όπου ο χρονισμός ακριβείας, η ρύθμιση της ταχύτητας και η ομαλή λειτουργία είναι υψίστης σημασίας.
Η θεμελιώδης αρχή πίσω από τις βαλβίδες ελέγχου υδραυλικής ροής περιστρέφεται γύρω από τον ελεγχόμενο περιορισμό της ροής υγρών. Όταν το υδραυλικό υγρό συναντά έναν περιορισμό στη διαδρομή του, ο ρυθμός ροής μειώνεται ενώ η πίεση αναπτύσσεται προς τα πάνω του περιορισμού. Μεταβάλλοντας το μέγεθος αυτού του περιορισμού, οι βαλβίδες ελέγχου ροής μπορούν να διαμορφώσουν με ακρίβεια τον ρυθμό ροής.
Οι περισσότερες βαλβίδες ελέγχου ροής λειτουργούν στην αρχή του στόματος, όπου το υγρό διέρχεται από ένα βαθμονομημένο άνοιγμα. Καθώς το μέγεθος του ανοίγματος αλλάζει, το ίδιο ισχύει και για τον ρυθμό ροής. Η σχέση μεταξύ του μεγέθους του στόματος, της διαφορικής πίεσης και του ρυθμού ροής ακολουθεί τις καθιερωμένες υδραυλικές αρχές, επιτρέποντας τον προβλέψιμο και επαναλαμβανόμενο έλεγχο.
Ο εσωτερικός μηχανισμός της βαλβίδας αποτελείται συνήθως από ένα κινητό στοιχείο - όπως ένα καρούλι, βελόνα ή ποπό - που μπορεί να τοποθετηθεί για να δημιουργήσει μεταβλητό περιορισμό. Αυτό το στοιχείο ενεργοποιείται με διάφορα μέσα, συμπεριλαμβανομένης της χειροκίνητης προσαρμογής, της φόρτωσης ελατηρίου ή του ηλεκτρονικού ελέγχου, ανάλογα με τις απαιτήσεις σχεδιασμού βαλβίδων και εφαρμογής.
Βαλβίδες βελόνας
Οι βαλβίδες βελόνας αντιπροσωπεύουν την απλούστερη μορφή ελέγχου ροής, με μια κωνική βελόνα που κινείται μέσα και έξω από ένα ακριβώς κατεργασμένο κάθισμα. Καθώς ρυθμίζεται η βελόνα, αλλάζει την αποτελεσματική περιοχή ροής, παρέχοντας λεπτό έλεγχο των ρυθμών ροής. Αυτές οι βαλβίδες υπερέχουν σε εφαρμογές που απαιτούν ακριβή, χειροκίνητη προσαρμογή και βρίσκονται συνήθως σε εφαρμογές οργάνων και χαμηλής ροής.
Ο σχεδιασμός της βαλβίδας βελόνας επιτρέπει την εξαιρετικά λεπτή ρύθμιση ροής, καθιστώντας την ιδανική για σκοπούς βαθμονόμησης και καταστάσεις όπου οι μικρές μεταβολές του ρυθμού ροής μπορούν να επηρεάσουν σημαντικά την απόδοση του συστήματος. Ωστόσο, συνήθως απαιτούν χειροκίνητη προσαρμογή και ενδέχεται να μην είναι κατάλληλες για εφαρμογές που απαιτούν συχνές αλλαγές ρυθμού ροής.
Βαλβίδες πεταλούδας
Οι βαλβίδες πεταλούδας, γνωστές και ως σταθερές βαλβίδες στόματος, χρησιμοποιούν έναν απλό περιορισμό για τον έλεγχο της ροής. Ενώ βασικά στο σχεδιασμό, είναι εξαιρετικά αποτελεσματικά σε πολλές εφαρμογές. Αυτές οι βαλβίδες μπορούν να είναι ρυθμιζόμενες ή σταθερές με το χέρι, ανάλογα με τις απαιτήσεις εφαρμογής. Ο κύριος περιορισμός των βασικών βαλβίδων πεταλούδας είναι ότι ο ρυθμός ροής ποικίλλει ανάλογα με τη διαφορά πίεσης κατά μήκος της βαλβίδας.
Τα προηγμένα σχέδια βαλβίδων πεταλούδας ενσωματώνουν μηχανισμούς αντιστάθμισης πίεσης για τη διατήρηση των σταθερών ρυθμών ροής παρά τις διακυμάνσεις της πίεσης. Αυτή η λειτουργία τους καθιστά κατάλληλη για εφαρμογές όπου οι συνθήκες φόρτωσης αλλάζουν, αλλά απαιτείται σταθερή ταχύτητα ενεργοποιητή.

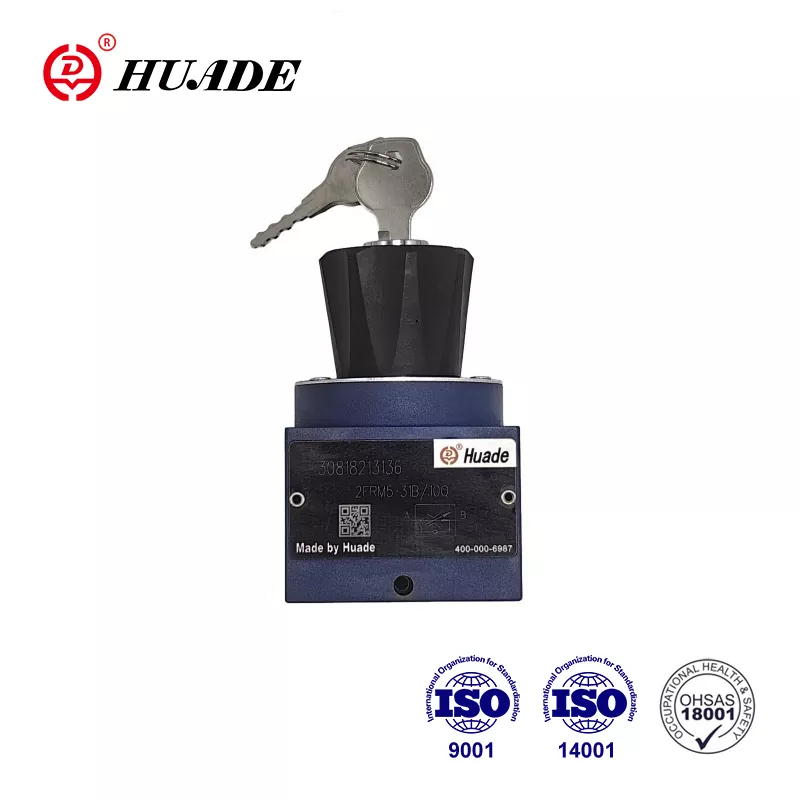

Βαλβίδες ελέγχου ροής αντιστάθμισης πίεσης
Αυτές οι εκλεπτυσμένες βαλβίδες αντιπροσωπεύουν σημαντική πρόοδο στην τεχνολογία ελέγχου ροής. Διατηρούν σταθερούς ρυθμούς ροής ανεξάρτητα από τις διακυμάνσεις της πίεσης σε όλη τη βαλβίδα, εντός του εύρους λειτουργίας τους. Αυτό επιτυγχάνεται μέσω ενός μηχανισμού αντιστάθμισης εσωτερικής πίεσης που ρυθμίζει αυτόματα το μέγεθος του στομίου με βάση τη διαφορά πίεσης.
Ο σχεδιασμός αντιστάθμισης πίεσης περιλαμβάνει τυπικά ένα καρούλι αντισταθμιστή με ελατήριο που ανταποκρίνεται στις αλλαγές πίεσης. Όταν η κατάντη πίεση αυξάνεται, ο αντισταθμιστής ανοίγει αυτόματα το στόμιο ευρύτερο για να διατηρήσει τη σταθερή ροή. Αντίθετα, όταν μειώνεται η κατάντη πίεση, το στόμιο περιορίζεται για την πρόληψη της αύξησης της ροής.
Αναλογικές βαλβίδες ελέγχου ροής
Οι αναλογικές βαλβίδες ελέγχου ροής χρησιμοποιούν ηλεκτρονικά σήματα ελέγχου για να ρυθμίσουν τους ρυθμούς ροής. Αυτές οι βαλβίδες μετατρέπουν τα ηλεκτρικά σήματα εισόδου - τυπικά τάση ή ρεύμα - σε αναλογική ροή. Προσφέρουν ακριβείς δυνατότητες τηλεχειρισμού και μπορούν εύκολα να ενσωματωθούν σε αυτοματοποιημένα συστήματα.
Ο ηλεκτρονικός έλεγχος επιτρέπει τη δυναμική ρύθμιση ροής με βάση την ανατροφοδότηση του συστήματος, τη δυνατότητα εξελιγμένων στρατηγικών ελέγχου, όπως ο έλεγχος ροής κλειστού βρόχου, τα προγραμματισμένα προφίλ ροής και η ενσωμάτωση με τα ηλεκτρονικά συστήματα ελέγχου.
Η εσωτερική κατασκευή των βαλβίδων ελέγχου υδραυλικής ροής ποικίλλει ανάλογα με τον τύπο, αλλά πολλά βασικά συστατικά είναι κοινά σε όλα τα σχέδια. Το σώμα της βαλβίδας στεγάζει όλα τα εσωτερικά εξαρτήματα και παρέχει θύρες εισόδου και εξόδου για σύνδεση υγρού. Πρέπει να αντέξει την πίεση του συστήματος, ενώ παράλληλα παρέχει ακριβή διέλευση εσωτερικής ροής.
Το στοιχείο ελέγχου - είτε μια βελόνα, καρούλι ή poppet -δημιουργεί τον μεταβλητό περιορισμό που ελέγχει τη ροή. Αυτό το στοιχείο πρέπει να κατασκευαστεί με ακρίβεια για να εξασφαλιστεί ομαλός, ακριβής έλεγχος ροής σε ολόκληρο το εύρος λειτουργίας της βαλβίδας. Ο μηχανισμός ενεργοποίησης τοποθετεί το στοιχείο ελέγχου και μπορεί να είναι χειρωνακτικός, ελατήριο ή ηλεκτρονικά ελεγχόμενος.
Τα στοιχεία σφράγισης εμποδίζουν την εσωτερική και εξωτερική διαρροή, εξασφαλίζοντας την αποτελεσματική λειτουργία και την αξιοπιστία του συστήματος. Αυτές οι σφραγίδες πρέπει να αντέχουν στις απαιτήσεις συμβατότητας του υδραυλικού υγρού, στους κύκλους πίεσης και στις μεταβολές της θερμοκρασίας καθ 'όλη τη διάρκεια ζωής της βαλβίδας.
Σε βαλβίδες που αντισταθμίζονται με πίεση, το συγκρότημα αντισταθμιστή ρυθμίζει αυτόματα το αποτελεσματικό μέγεθος του στομίου με βάση τις συνθήκες πίεσης. Αυτό περιλαμβάνει συνήθως ένα καρούλι αντισταθμιστή, την άνοιξη και τα συναφή περάσματα ροής που επιτρέπουν τη λειτουργία αντιστάθμισης πίεσης.
Η σωστή εγκατάσταση των βαλβίδων ελέγχου υδραυλικής ροής είναι ζωτικής σημασίας για τη βέλτιστη απόδοση και τη μακροζωία. Πρέπει να παρατηρείται κατεύθυνση ροής, καθώς οι περισσότερες βαλβίδες έχουν σχεδιαστεί για μονοκατευθυντική ροή. Η βαλβίδα θα πρέπει να τοποθετηθεί σε προσβάσιμη θέση για ρύθμιση και συντήρηση, με επαρκή κάθαρση για συνδέσεις και εξυπηρέτηση.
Η μόλυνση του συστήματος είναι ένας πρωταρχικός εχθρός των βαλβίδων ελέγχου ροής, καθώς τα σωματίδια μπορούν να παρεμβαίνουν στις ακριβείς αποστάσεις που απαιτούνται για τον ακριβή έλεγχο της ροής. Η κατάλληλη διήθηση προς τα πάνω των βαλβίδων ελέγχου ροής είναι απαραίτητη, με τις αξιολογήσεις φίλτρου που συνήθως καθορίζονται από τον κατασκευαστή βαλβίδων.
Οι εκτιμήσεις θερμοκρασίας είναι επίσης σημαντικές, καθώς οι υδραυλικές αλλαγές του ιξώδους υγρού με τη θερμοκρασία, επηρεάζοντας τα χαρακτηριστικά ροής. Ορισμένες εφαρμογές ενδέχεται να απαιτούν αντιστάθμιση θερμοκρασίας ή επιλογή βαλβίδων που έχουν σχεδιαστεί για το συγκεκριμένο εύρος θερμοκρασίας.
Οι βαλβίδες ελέγχου ροής βρίσκουν εφαρμογές σε πολλές βιομηχανίες και συστήματα. Στο κινητό υδραυλικό σύστημα, ελέγχουν την ταχύτητα των βραχιόνων εκσκαφέα, των κινήσεων των γερανών και της τοποθέτησης γεωργικών εφαρμογών. Οι βιομηχανικές εφαρμογές περιλαμβάνουν τον έλεγχο των ρυθμών τροφοδοσίας στις διαδικασίες παραγωγής, τα συστήματα τοποθέτησης και τον εξοπλισμό χειρισμού υλικών.
Η τακτική συντήρηση εξασφαλίζει αξιόπιστη λειτουργία και επεκτείνει τη διάρκεια ζωής της βαλβίδας. Αυτό περιλαμβάνει περιοδική επιθεώρηση εξωτερικών εξαρτημάτων, επαλήθευση των μηχανισμών ρύθμισης και παρακολούθηση των επιπέδων μόλυνσης του συστήματος. Η εσωτερική συντήρηση συνήθως περιλαμβάνει αντικατάσταση σφραγίδας και επιθεώρηση στοιχείων ελέγχου για φθορά ή ζημιά.
Τα συνηθισμένα ζητήματα αντιμετώπισης προβλημάτων περιλαμβάνουν τον ακανόνιστο έλεγχο ροής, γεγονός που μπορεί να υποδηλώνει μόλυνση ή φθαρμένα στοιχεία ελέγχου και αδυναμία επίτευξης των επιθυμητών ρυθμών ροής, γεγονός που θα μπορούσε να προτείνει εσωτερικές βλάβες ή εσφαλμένη μεγέθυνση των βαλβίδων. Η κατανόηση αυτών των τρόπων αποτυχίας βοηθά το προσωπικό συντήρησης να διαγνώσει γρήγορα και να επιλύσει προβλήματα.
