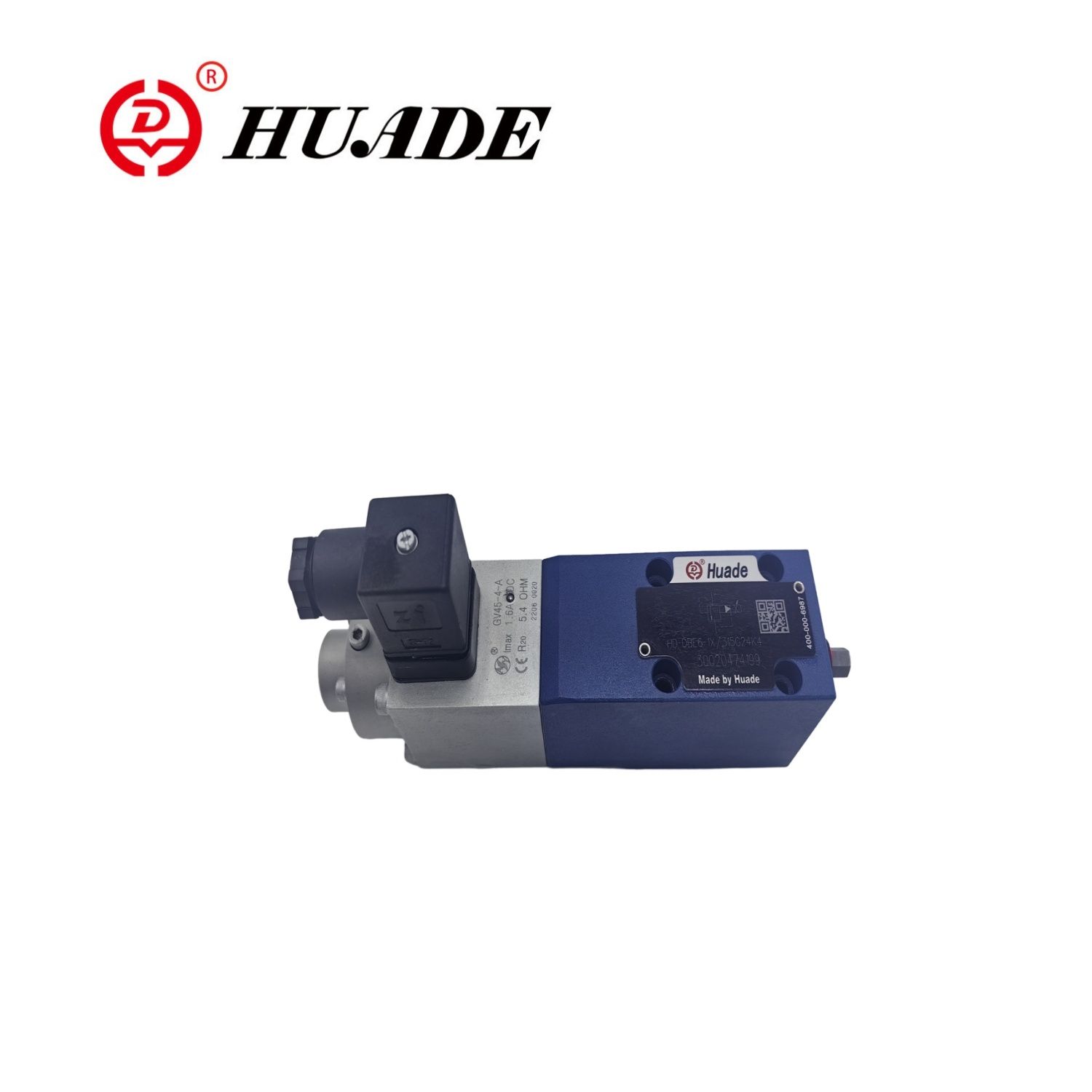

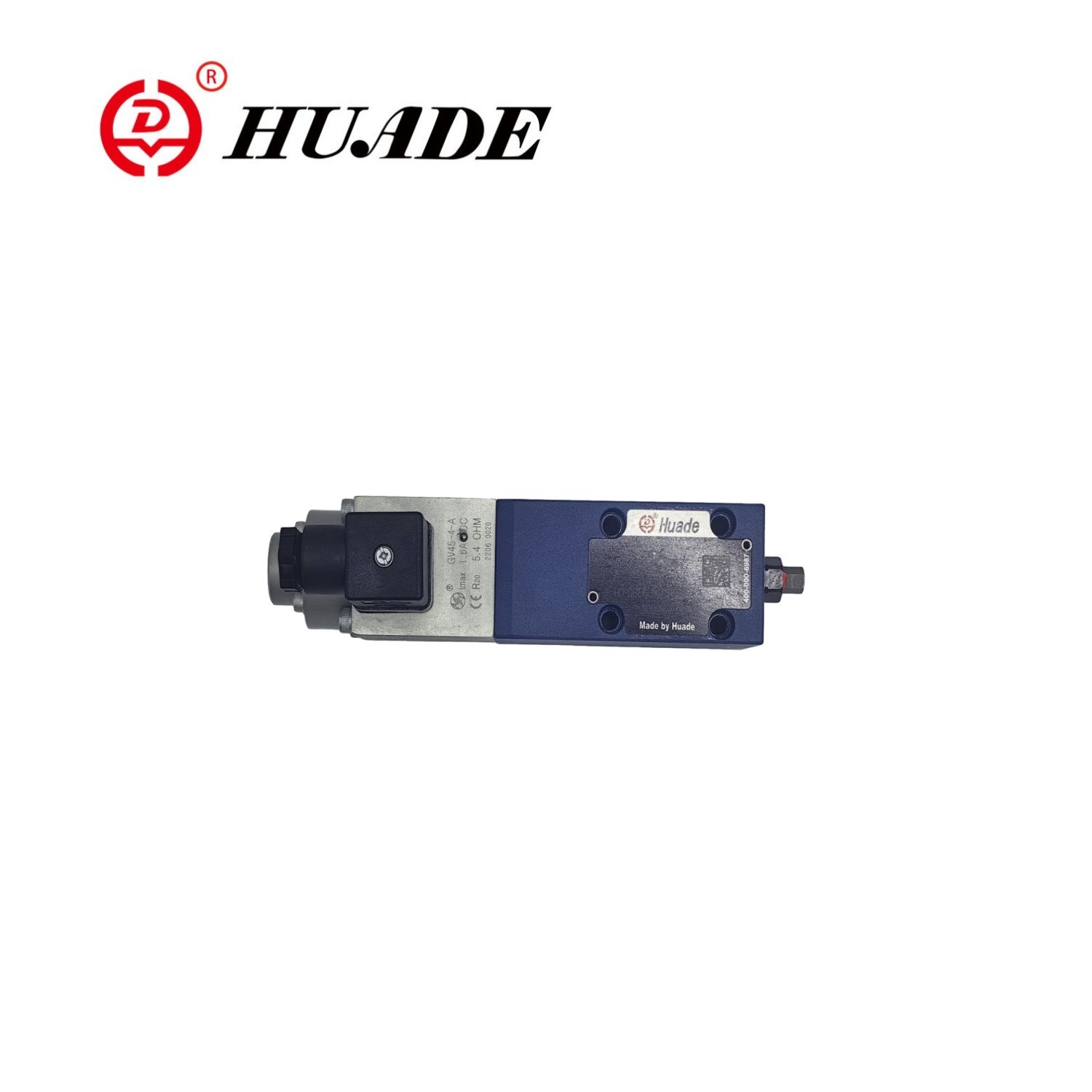

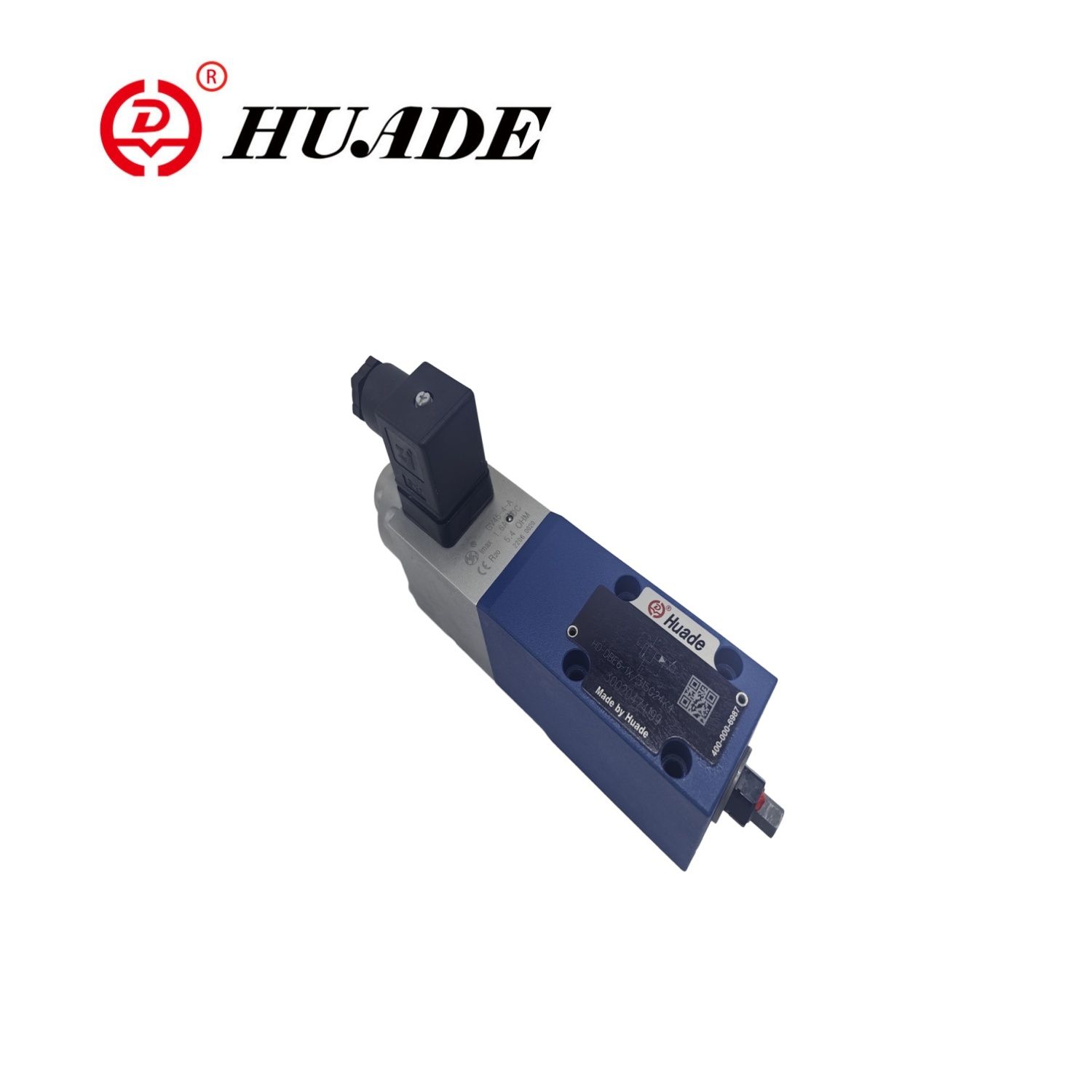

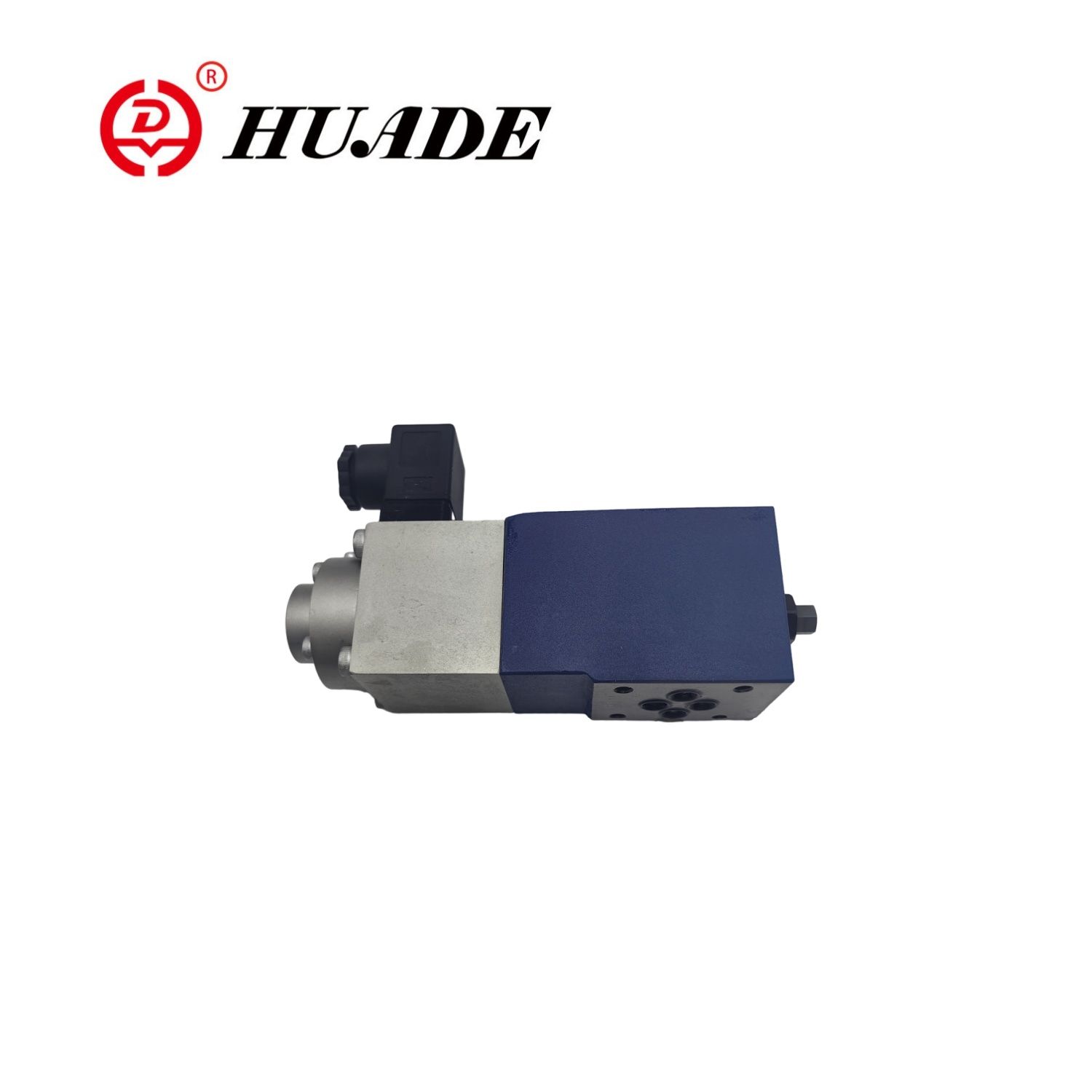

Αναλογική βαλβίδα ανακούφισης πίεσης ZDBE-1X

Model:

Ως εταιρεία διανομής, η Huafilter παρέχει αναλογική βαλβίδα ανακούφισης πίεσης ZDBE-1X. Οι υδραυλικές αναλογικές βαλβίδες Huade πιστοποιούνται από ένα διεθνώς έγκυρο σύστημα ποιότητας και υιοθετούν προηγμένες τεχνολογίες παραγωγής, οι οποίες μειώνουν αποτελεσματικά το κόστος παραγωγής. Αυτό εξασφαλίζει ότι οι υδραυλικές βαλβίδες του Huade διατηρούν υψηλής ποιότητας ενώ είναι πιο προσιτές. Οι υδραυλικές αναλογικές βαλβίδες Huade πωλούνται παγκοσμίως με υψηλή ποιότητα και καλή τιμή.

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Η αναλογική βαλβίδα ανακούφισης ZDBE-1X ελέγχει τη θέση του καρουλιού της βαλβίδας μέσω μιας αναλογικής ηλεκτρομαγνητικής βαλβίδας, επιτυγχάνοντας έτσι την κατάτμηση της πίεσης του συστήματος. Η αναλογική βαλβίδα ZDBE-1X συμμορφώνεται με τις απαιτήσεις CE, πληροί τα διεθνή πρότυπα και είναι συμβατά με τα προϊόντα της Rexroth.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X

Γενικός
Εγκατάσταση		προαιρετικός
Εύρος θερμοκρασίας αποθήκευσης (℃)		-20 έως +80
Εύρος θερμοκρασίας περιβάλλοντος	DBE και ZDBE (℃)	-20 έως+70
	DBEE και ZDBEE (℃)	-20 έως +50
Βάρος	DBE και ZDBE (KG)	2.4
	DBEE και ZDBEE (KG)	2.5
Υδραυλικό (μετρούμενο σε ʋ = 46 mm2/s και t = 40 ° C ± 5 ℃
Μέγιστο. πίεση λειτουργίας	Θύρες P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Λιμάνι T MPa	5
Μέγιστο. κατάλληλη πίεση	Στάδιο πίεσης 5 MPa	5
	Στάδιο πίεσης 10 MPa	10
	Στάδιο πίεσης 20 MPa	20
	Στάδιο πίεσης 31.5 MPa	31.5
Min. Πίεση ρύθμισης σε τιμή σήματος 0 MPa	Δείτε χαρακτηριστικές καμπύλες
Θύρα πίεσης επιστροφής α; με εξωτερική αποστράγγιση πετρελαίου πιλότου (y)	Ξεχωριστό και με μηδενική πίεση στη δεξαμενή
Πιλοτική ροή λαδιού L/λεπτό	0.6O1.2
Μέγιστο. ροή l/min	30
Υγρό πίεση	Ορυκτέλαιο (HL, HLP) έως DIN 51 524
Εύρος θερμοκρασίας υγρού πίεσης	-20 έως+80
Εύρος ιξώδους mm2/s	15 έως 380

Ηλεκτρικός	24V DC
Ρεύμα Min.Control (MA)	100
Ρεύμα max.control ma	1600
Αντοχή σε πηνίο	Ψυχρή τιμή στους 20 ° C (ω)	0.54
	Max.Warm Value (ω)	7.8
Δασμός	100
Ηλεκτρικές συνδέσεις	DBE και ZDBE	Με βύσμα εξαρτήματος στο DIN EN 175 301 ~ 803
		Σύνδεσμος plug-in στο DIN EN 175 301-803
	DBee και Zdbee	Με το Plug Toe Dln 43 563-AM6-3
		Σύνδεσμος plug-in toe din 43 563-bf6-3
Προστασία των βαλβίδων στο DIN 40 050	IP 65
Ελέγχου ηλεκτρονικών ειδών για DBEE και ZDBEE	Ενσωματωμένο στη βαλβίδα
Για DBE και ZDBE
Ενισχυτής σε αναλογικό σχήμα Eurocard	HD-VT-VSPA1-1X/

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X

Χαρακτηριστικά:

▶ Βαλβίδα για τον περιορισμό της πίεσης του συστήματος

▶ Ενεργοποίηση μέσω αναλογικών σωληνοειδών

▶ Για την τοποθέτηση υπογλυκαιμίας ή την πλάκα σάντουιτς

▶ Βαλβίδα και ηλεκτρονικά ελέγχου από μία μόνο πηγή

Εφαρμογή:

Η αναλογική βαλβίδα ανακούφισης ZDBE-1X χρησιμοποιείται ευρέως σε διάφορα υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο πίεσης, όπως μηχανήματα κατασκευής, μεταλλουργικός εξοπλισμός, ναυπηγική βιομηχανία και άλλα πεδία.

Λειτουργία και τμήμα της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X

Οι αναλογικές βαλβίδες ανακούφισης πίεσης, οι τύποι HD-ZDBE ενεργοποιούνται μέσω αναλογικής ηλεκτρομαγνητικής βαλβίδας. Αυτές οι βαλβίδες χρησιμοποιούνται για τον περιορισμό της πίεσης του συστήματος. Με αυτές τις βαλβίδες είναι δυνατόν να ρυθμίσετε την πίεση του συστήματος, η οποία πρέπει να είναι περιορισμένη, σε σχέση με την τιμή ηλεκτρικής εντολής.

Αυτές οι βαλβίδες αποτελούνται βασικά από μια αναλογική ηλεκτρομαγνητική βαλβίδα (1), το περίβλημα (2), το φυσίγγιο βαλβίδων (3), το καρούλι (4) και το πιλότο Poppet (8). Η αναλογική ηλεκτρομαγνητική βαλβίδα μετατρέπει το ηλεκτρικό ρεύμα αναλογικά σε μια μηχανική δύναμη. Η αύξηση του ρεύματος προκαλεί αντίστοιχη αύξηση της ηλεκτρομαγνητικής δύναμης. Ο θάλαμος οπλισμού της ηλεκτρομαγνητικής ενέργειας είναι γεμάτος με υδραυλικό υγρό και είναι ισορροπημένο με πίεση. Η ρύθμιση της πίεσης του συστήματος διεξάγεται μέσω των αναλογικών ηλεκτρομαγνητικών ηλεκτρομαγνητικών προϊόντων (1) σε σχέση με την τιμή εντολών. Η πίεση που προκύπτει από το σύστημα στη θύρα P ενεργεί στη δεξιά πλευρά του καρουλιού (4). Ταυτόχρονα, η πίεση του συστήματος δρα μέσω της γραμμής ελέγχου (6), η οποία είναι εφοδιασμένη με ένα στόμιο (5) στην πλευρά του ελατηρίου του καρούλι (4). Μέσω μιας περαιτέρω διαρροής (7) η πίεση του συστήματος δρα στο πιλότο Poppet (8) έναντι της δύναμης της αναλογικής ηλεκτρομαγνητικής βαλβίδας (1). Μόλις η πίεση του συστήματος έχει φτάσει στην προκαθορισμένη τιμή, οι ανελκυστήρες Pilot Poppet (8) από το κάθισμά του. Ανάλογα με το μοντέλο, το πιλοτικό λάδι μπορεί τώρα να ρέει μακριά εξωτερικά μέσω της θύρας Α (y) ή εσωτερικά στη δεξαμενή, αυτό έχει ως αποτέλεσμα να περιορίζει την πίεση στην πλευρά του ελατηρίου του καρουλιού (4). Εάν η πίεση του συστήματος συνεχίσει να αυξάνεται ελαφρώς, τότε η υψηλότερη πίεση στη δεξιά πλευρά του καρουλιού ωθεί το καρούλι προς τα αριστερά στη θέση ελέγχου P έως T. σε ένα ελάχιστο ρεύμα ελέγχου -που ανταποκρίνεται σε μια τιμή εντολής μηδενικής -η ελάχιστη κατάλληλη πίεση θα ρυθμιστεί.

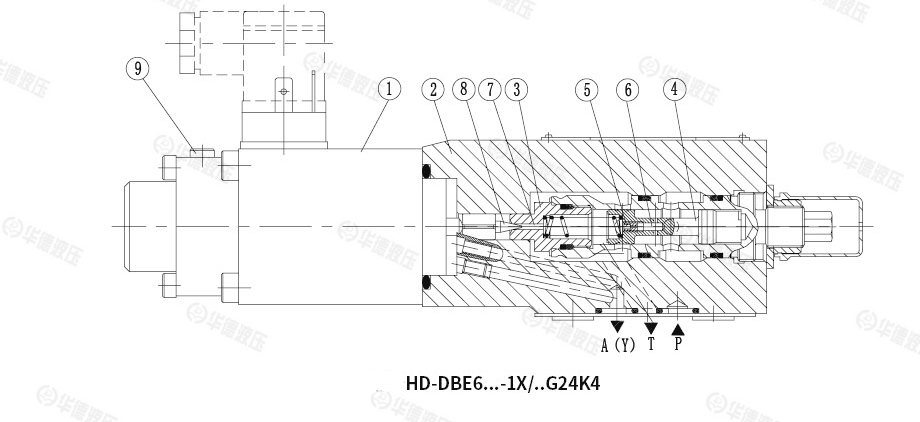

Δομή της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X

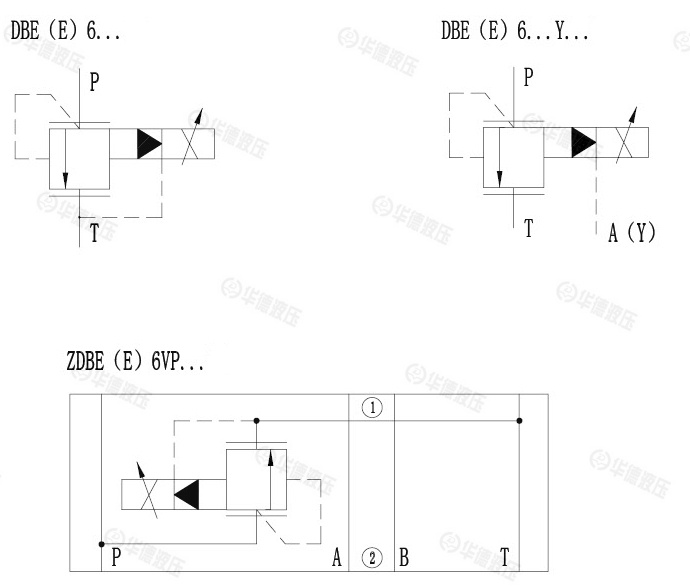

Σύμβολο της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X
