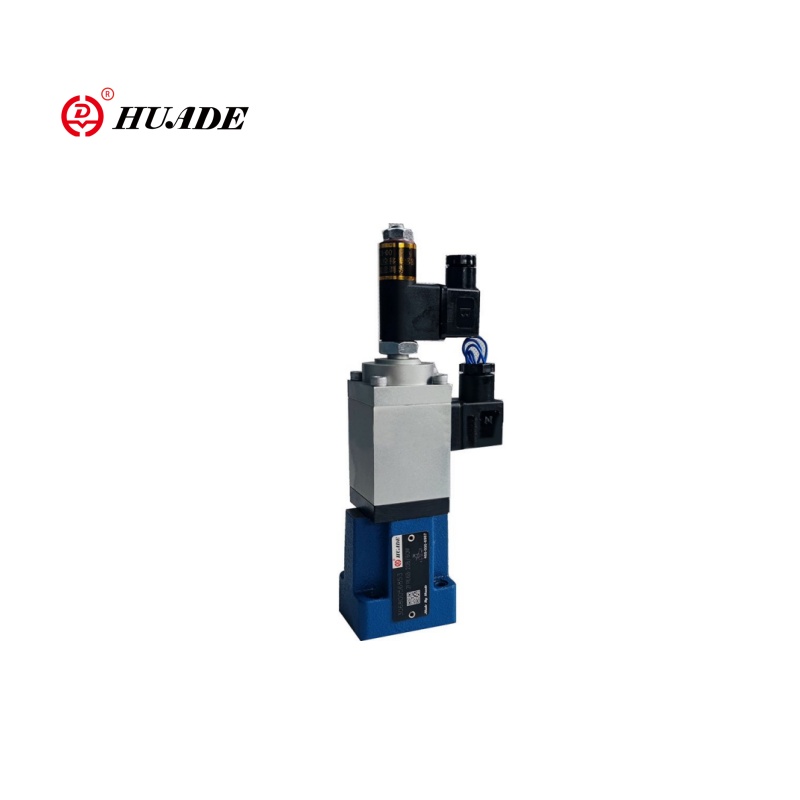

Σκεφτείτε μια αναλογική βαλβίδα ελέγχου ροής ως τον «έξυπνο διακόπτη dimmer» των υδραυλικών συστημάτων. Ακριβώς όπως ένας διακόπτης dimmer σάς επιτρέπει να ελέγχετε πόσο φωτεινό γίνεται ένα φως, αυτές οι βαλβίδες σάς επιτρέπουν να ελέγχετε ακριβώς πόσο γρήγορα ρέει το υδραυλικό λάδι στο σύστημά σας. [Καταλάβετε πρώτατι είναι οι αναλογικές βαλβίδες.]
Γιατί αυτό έχει σημασία:
Οι παραδοσιακές υδραυλικές βαλβίδες είναι είτε πλήρως ανοιχτές είτε πλήρως κλειστές - όπως ένας κανονικός διακόπτης φώτων. Οι αναλογικές βαλβίδες σάς προσφέρουν ομαλό, ακριβή έλεγχο - όπως αυτός ο διακόπτης dimmer. Αυτός ο ομαλός έλεγχος σημαίνει:
- Λιγότεροι κραδασμοί και κραδασμοί στα μηχανήματα σας
- Πιο ακριβής κίνηση των υδραυλικών κυλίνδρων και των κινητήρων
- Καλύτερη ενεργειακή απόδοση
- Ομαλή λειτουργία συνολικά
Η Βασική Έννοια
Δείτε πώς λειτουργεί με απλούς όρους:
Ηλεκτρική Είσοδος
Στέλνεις ένα ηλεκτρικό σήμα (συνήθως 4-20 mA ή 0-10V) στη βαλβίδα
Αναλογική ανταπόκριση
Η βαλβίδα ανοίγει αναλογικά με αυτό το σήμα
Έλεγχος ροής
Περισσότερο σήμα = περισσότερη ροή, λιγότερο σήμα = λιγότερη ροή
Ομαλή λειτουργία
Οι αλλαγές γίνονται σταδιακά, όχι ξαφνικά
Αυτή η αναλογική σχέση είναι που κάνει αυτές τις βαλβίδες τόσο πολύτιμες στα σύγχρονα υδραυλικά συστήματα.
Γιατί έχουν σημασία: Η εξέλιξη από απλό σε έξυπνο έλεγχο
The Old Way: Bang-Bang Control
Στο παρελθόν, τα περισσότερα υδραυλικά συστήματα χρησιμοποιούσαν απλές βαλβίδες ενεργοποίησης/απενεργοποίησης (που ονομάζονταν έλεγχος "bang-bang"). Αυτές οι βαλβίδες είχαν δύο ρυθμίσεις:
- Πλήρως ανοιχτό:Μέγιστη ροή
- Πλήρως κλειστό:Χωρίς ροή
Προβλήματα με τον έλεγχο bang-bang:
- Ξαφνικές αιχμές πίεσης όταν οι βαλβίδες άνοιξαν ή έκλεισαν γρήγορα
- Δονήσεις και μηχανικές καταπονήσεις στον εξοπλισμό
- Δυσκολία στην επίτευξη ακριβών ταχυτήτων ή θέσεων
- Απόβλητα ενέργειας από συνεχή λειτουργία πλήρους ροής
Ο Νέος Δρόμος: Αναλογικός Έλεγχος
Οι αναλογικές βαλβίδες άλλαξαν τα πάντα παρέχοντας:
Ομαλή Επιτάχυνση
Αντί για σπασμωδική κίνηση start-stop, τα μηχανήματα κινούνται ομαλά από την ηρεμία στην πλήρη ταχύτητα.
Ακριβής έλεγχος ταχύτητας
Μπορείτε να ορίσετε ακριβείς ταχύτητες για διαφορετικά μέρη ενός κύκλου μηχανής.
Ενεργειακή Απόδοση
Το σύστημα χρησιμοποιεί μόνο τη ροή που χρειάζεται, όταν τη χρειάζεται.
Καλύτερη ποιότητα προϊόντος
Ομαλή κίνηση σημαίνει καλύτερα αποτελέσματα στις διαδικασίες παραγωγής.
Μειωμένη Συντήρηση
Λιγότεροι κραδασμοί και κραδασμοί σημαίνει μεγαλύτερη διάρκεια ζωής του εξοπλισμού.
Αντίκτυπος στον πραγματικό κόσμο
Σκεφτείτε μια μηχανή χύτευσης με έγχυση που κατασκευάζει πλαστικά μέρη:
- Παλαιό σύστημα:Το έμβολο έγχυσης κινήθηκε με πλήρη ταχύτητα ή σταμάτησε εντελώς, προκαλώντας ελαττώματα και σπατάλη υλικού
- Νέο σύστημα:Η ταχύτητα ram ποικίλλει ομαλά σε όλο τον κύκλο έγχυσης, παράγοντας σταθερά, υψηλής ποιότητας εξαρτήματα
Αυτή η εξέλιξη από απλό σε έξυπνο έλεγχο έχει κάνει τις αναλογικές βαλβίδες απαραίτητες στη σύγχρονη κατασκευή.
Πώς λειτουργούν: Μέσα στην τεχνολογία
Η κατανόηση του τρόπου λειτουργίας των βαλβίδων ελέγχου αναλογικής ροής σάς βοηθά να τις επιλέξετε και να τις χρησιμοποιήσετε καλύτερα. Ας αναλύσουμε τα βασικά στοιχεία.
[Μάθετε το πλήρεςαρχή λειτουργίας των αναλογικών βαλβίδων]
1. The Proportional Solenoid: The Brain
Η αναλογική ηλεκτρομαγνητική βαλβίδα είναι σαν τον εγκέφαλο της βαλβίδας. Σε αντίθεση με τις κανονικές ηλεκτρομαγνητικές βαλβίδες που είναι είτε ενεργοποιημένες είτε απενεργοποιημένες, οι αναλογικές ηλεκτρομαγνητικές βαλβίδες μπορούν να δημιουργήσουν διαφορετικά ποσά δύναμης με βάση το ηλεκτρικό σήμα που λαμβάνουν.
Πώς λειτουργεί:
- Λαμβάνει ηλεκτρικό σήμα (ρεύμα ή τάση)
- Δημιουργεί μαγνητική δύναμη ανάλογη με αυτό το σήμα
- Περισσότερο σήμα = περισσότερη μαγνητική δύναμη
- Αυτή η δύναμη κινεί τα εσωτερικά μέρη της βαλβίδας
Βασικά χαρακτηριστικά:
- Χρησιμοποιεί συνεχές ρεύμα για ομαλή λειτουργία
- Συχνά χρησιμοποιεί σήματα PWM (διαμόρφωση πλάτους παλμού) γύρω στα 200 Hz
- Ενδέχεται να περιλαμβάνει "διέρωση" - μικροσκοπικές δονήσεις που μειώνουν την τριβή
2. Το καρούλι και το σώμα βαλβίδας: Ο ελεγκτής ροής
Μέσα στο σώμα της βαλβίδας βρίσκεται ένας κύλινδρος με μηχανική ακρίβεια που ονομάζεται καρούλι. Αυτό το καρούλι γλιστρά μπρος-πίσω για να ελέγξει τη ροή.
Χαρακτηριστικά σχεδίασης καρουλιού
- Μετρητικές εγκοπές:Ειδικά σχήματα (V, U ή ορθογώνια) κομμένα στο καρούλι που ελέγχουν πώς αλλάζει η ροή με τη θέση του καρουλιού
- Χαρακτηριστικά επικάλυψης:Ο τρόπος με τον οποίο τα άκρα του καρουλιού ευθυγραμμίζονται με τις θύρες επηρεάζει την απόκριση της βαλβίδας
Χαρακτηριστικά ροής
- Γραμμική ροή:Η ροή αυξάνεται αναλογικά με την κίνηση του καρουλιού
- Προοδευτική ροή:Η ροή αυξάνεται περισσότερο σε μεγαλύτερα ανοίγματα, δίνοντας καλύτερο έλεγχο σε χαμηλές ροές
3. Αντιστάθμιση πίεσης: Διατήρηση συνεπούς ροής
Ένα από τα πιο σημαντικά χαρακτηριστικά στις ποιοτικές αναλογικές βαλβίδες είναι η αντιστάθμιση πίεσης. Αυτό το σύστημα διασφαλίζει ότι η ροή παραμένει σταθερή ακόμη και όταν αλλάζει η πίεση του φορτίου.
Το πρόβλημα χωρίς αποζημίωση:Εάν σηκώνετε βαρύ φορτίο, η αντίθλιψη αυξάνεται, μειώνοντας τη ροή ακόμα και αν το άνοιγμα της βαλβίδας παραμένει το ίδιο.
Η λύση:Ένας αντισταθμιστής πίεσης ρυθμίζει αυτόματα την πτώση πίεσης στο κύριο καρούλι για να τη διατηρεί σταθερή.
Οφέλη:
- Η ροή εξαρτάται μόνο από το σήμα της βαλβίδας, όχι από το φορτίο
- Προβλέψιμη συμπεριφορά συστήματος
- Ευκολότερος προγραμματισμός και έλεγχος
4. Συστήματα ανάδρασης: Εξασφάλιση Ακρίβειας
Οι αναλογικές βαλβίδες υψηλότερου άκρου περιλαμβάνουν συστήματα ανάδρασης που παρακολουθούν την πραγματική θέση του καρουλιού και τη συγκρίνουν με την επιθυμητή θέση.
| Τύπος βαλβίδας | Ανατροφοδότηση | Ακρίβεια | Κόστος | Εφαρμογές |
|---|---|---|---|---|
| Βαλβίδες ανοιχτού βρόχου | Χωρίς σχόλια | Μέτριος | Χαμηλότερος | Βασικές εφαρμογές |
| Βαλβίδες κλειστού βρόχου | Αισθητήρες LVDT | Ψηλά | Πιο ψηλά | Εφαρμογές ακριβείας |
Τύποι βαλβίδων ελέγχου αναλογικής ροής
Οι αναλογικές βαλβίδες διατίθενται σε διάφορες διαμορφώσεις. Η κατανόηση αυτών των τύπων σάς βοηθά να επιλέξετε το σωστό για την εφαρμογή σας.
Με μηχανισμό κίνησης
Βαλβίδες Άμεσης Δράσης
Η ηλεκτρομαγνητική βαλβίδα κινεί απευθείας το καρούλι
- Γρήγορη απόκριση (5-10 χιλιοστά του δευτερολέπτου)
- Συμπαγές μέγεθος
- Απλός σχεδιασμός
Περιορισμοί:Περιορίζεται σε μικρότερες ροές (<50 L/min) και πιέσεις (<210 bar)
Το καλύτερο για:Μικρά συστήματα, ιατρικές συσκευές, πιλοτικά στάδια για μεγαλύτερες βαλβίδες
Βαλβίδες που λειτουργούν με πιλότο (δύο σταδίων)
Μια μικρή πιλοτική βαλβίδα ελέγχει τη ροή λαδιού για να μετακινήσει το κύριο καρούλι
- Μπορεί να χειριστεί υψηλές ροές (έως 1600 L/min)
- Υψηλές πιέσεις (έως 350 bar)
Περιορισμοί:Πιο αργή απόκριση (~100 ms)
Το καλύτερο για:Βαρέα μηχανήματα, μεγάλα βιομηχανικά συστήματα, εφαρμογές υψηλής ισχύος
Κατά συνάρτηση
Βαλβίδες ελέγχου ροής
- Η κύρια εργασία είναι ο έλεγχος του ρυθμού ροής
- Συνήθως διαμορφώσεις 2 ή 3 κατευθύνσεων
- Συχνά περιλαμβάνουν αντιστάθμιση πίεσης
- Έλεγχος ταχύτητας ενεργοποιητή
Βαλβίδες ελέγχου κατεύθυνσης
- Ελέγξτε τη ροή και την κατεύθυνση
- Τυπικά βαλβίδες 4 κατευθύνσεων, 3 θέσεων
- Αντικαταστήστε πολλές απλές βαλβίδες
- Ελέγξτε την κατεύθυνση και την ταχύτητα του κυλίνδρου ή του κινητήρα
Βαλβίδες ελέγχου πίεσης
- Ελέγξτε την πίεση του συστήματος αντί της ροής
- Συμπεριλάβετε ανακουφιστικές βαλβίδες και βαλβίδες μείωσης πίεσης
- Διατηρήστε ασφαλείς πιέσεις λειτουργίας
Αναλογική έναντι άλλων τύπων βαλβίδων
Η κατανόηση του τρόπου σύγκρισης των αναλογικών βαλβίδων με άλλες τεχνολογίες σάς βοηθά να λαμβάνετε καλύτερες αποφάσεις.
Βαλβίδες αναλογικές έναντι ενεργοποίησης/απενεργοποίησης
| Χαρακτηριστικό | Βαλβίδες On/Off | Αναλογικές Βαλβίδες |
|---|---|---|
| Τύπος ελέγχου | Δυαδικό (ανοιχτό/κλειστό) | Συνεχής (μεταβλητή) |
| Έλεγχος ροής | Πλήρης ροή ή καθόλου ροή | Οποιαδήποτε ροή από 0-100% |
| Σοκ συστήματος | Υψηλό (ξαφνικές αλλαγές) | Χαμηλό (ομαλές μεταβάσεις) |
| Χρήση Ενέργειας | Συχνά σπάταλος | Αποτελεσματικό (αντίστοιχη ζήτηση) |
| Περίπλοκο | Απλά κυκλώματα | Πιο πολύπλοκα ηλεκτρονικά |
| Κόστος | Χαμηλό αρχικό κόστος | Υψηλότερο αρχικό κόστος |
Αναλογικές έναντι σερβοβαλβίδες
| Χαρακτηριστικό | Αναλογικές Βαλβίδες | Βαλβίδες σερβομηχανισμού |
|---|---|---|
| Ακρίβεια | Καλό (±2-5%) | Άριστα (±0,5%) |
| Ταχύτητα απόκρισης | Μέτρια (2-50 Hz) | Πολύ γρήγορο (>100 Hz) |
| Κόστος | Μέτριος | Υψηλό (10-20 φορές περισσότερο) |
| Ανοχή μόλυνσης | Ψηλά | Χαμηλό (χρειάζεται πολύ καθαρό λάδι) |
| Περίπλοκο | Μέτριος | Ψηλά |
| Συντήρηση | Πρότυπο | Ειδικευμένος |
Πότε να επιλέξετε κάθε τύπο
Επιλέξτε βαλβίδες ενεργοποίησης/απενεργοποίησης όταν:
- Χρειάζεστε μόνο απλό ανοιχτό/κλειστό έλεγχο
- Το κόστος είναι το πρωταρχικό μέλημα
- Η εφαρμογή μπορεί να ανεχθεί κραδασμούς και κραδασμούς
- Δεν απαιτείται ακριβής έλεγχος
Επιλέξτε αναλογικές βαλβίδες όταν:
- Χρειάζεστε μεταβλητή ταχύτητα ή έλεγχο θέσης
- Η ομαλή λειτουργία είναι σημαντική
- Η ενεργειακή απόδοση έχει σημασία
- Η μέτρια ακρίβεια αρκεί
- Εργασία σε τυπικά βιομηχανικά περιβάλλοντα
Για τα υδραυλικά χαρακτηριστικά, βλοδηγός υδραυλικών αναλογικών βαλβίδων
Επιλέξτε Servo Valves όταν:
- Απαιτείται εξαιρετικά υψηλή ακρίβεια
- Απαιτείται πολύ γρήγορη απόκριση
- Το κόστος είναι δευτερεύον ως προς την απόδοση
- Μπορείτε να διατηρήσετε πολύ καθαρό υδραυλικό υγρό
- Το απαιτεί η εφαρμογή (αεροδιαστημική, δοκιμές)
Βασικές μετρήσεις απόδοσης που πρέπει να γνωρίζετε
Όταν επιλέγετε μια αναλογική βαλβίδα, πολλές μετρήσεις απόδοσης καθορίζουν πόσο καλά θα λειτουργήσει στην εφαρμογή σας.
Βαθμολογίες ροής και πίεσης
Μέγιστος ρυθμός ροής
- Συνήθως καθορίζεται σε τυπική πτώση πίεσης (όπως 5 bar ή 70 psi)
- Τυπικές περιοχές: 7-1000 L/min (2-260 GPM)
- Επιλέξτε με βάση τις απαιτήσεις ταχύτητας του ενεργοποιητή
Μέγιστη Πίεση
- Όριο ασφαλούς πίεσης λειτουργίας
- Τυπικές περιοχές: 280-400 bar (4000-5800 psi)
- Πρέπει να υπερβαίνει τη μέγιστη πίεση του συστήματός σας
Πτώση πίεσης
- Χάνεται πίεση κατά μήκος της βαλβίδας στην ονομαστική ροή
- Το χαμηλότερο είναι καλύτερο για αποτελεσματικότητα
- Τυπικό: 5-35 bar (70-500 psi) σε ονομαστική ροή
Ακρίβεια και επαναληψιμότητα
Υστέρηση
Διαφορά εξόδου όταν προσεγγίζετε το ίδιο σημείο από διαφορετικές κατευθύνσεις
- Τυπικό: 2-5% της πλήρους κλίμακας
- Το χαμηλότερο είναι καλύτερο για εφαρμογές ακριβείας
Γραμμικότητα
Πόσο στενά ακολουθεί η ροή της βαλβίδας το σήμα εισόδου
- Τυπικό: ±2% της πλήρους κλίμακας
- Οι γραμμικές βαλβίδες ελέγχονται ευκολότερα
Επαναληψιμότητα
Συνέπεια κατά την επιστροφή στο ίδιο σήμα εισόδου
- Τυπικό: ±1-3% της πλήρους κλίμακας
- Σημαντικό για συνεπή παραγωγή
Deadband
Εύρος σήματος εισόδου που δεν παράγει έξοδο
- Τυπικό: 2-5% του πλήρους εύρους σήματος
- Προκαλείται από επικάλυψη καρουλιού, απαραίτητη για τη σφράγιση
Πίνακας σύγκρισης απόδοσης
| Τύπος βαλβίδας | Εύρος ροής | Πίεση | Χρόνος απόκρισης | Υστέρηση | Ανοχή μόλυνσης | Σχετικό Κόστος |
|---|---|---|---|---|---|---|
| Βασική Αναλογική | 7-100 L/min | Έως 280 bar | 20-100 ms | 3-5% | Ψηλά | 2-4x |
| Αναλογικό κλειστού βρόχου | 7-1000 L/min | Έως 350 bar | 10-50 ms | 1-2% | Ψηλά | 4-8x |
| Σερβοαναλογικά | 10-500 L/min | Έως 350 bar | 5-20 ms | <1% | Μέτριος | 8-15x |
