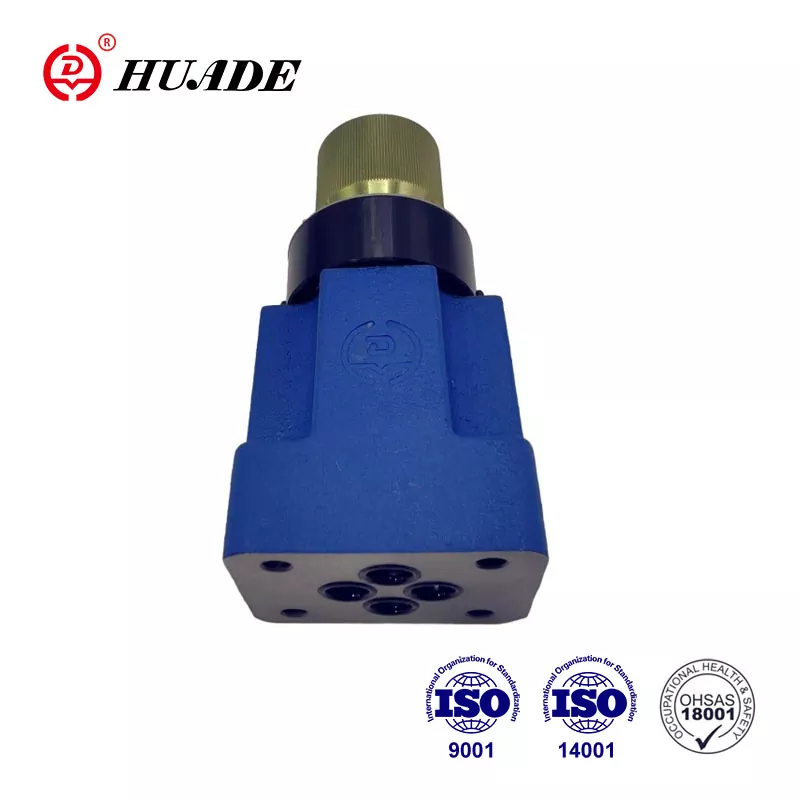

Βαλβίδα ελέγχου υδραυλικής ροής 2 δρόμων: Ένας πλήρης οδηγός

Μια βαλβίδα ελέγχου υδραυλικής ροής 2 τρόπων είναι ένα κρίσιμο συστατικό στα υδραυλικά συστήματα που ελέγχουν πόσο γρήγορα το υγρό κινείται μέσα από ένα κύκλωμα. Σκεφτείτε το σαν βρύση νερού - μπορείτε να το μετατρέψετε για να ελέγξετε πόσο νερό ρέει έξω. Στα υδραυλικά συστήματα, αυτές οι βαλβίδες ελέγχουν την ταχύτητα των μηχανών όπως οι εκσκαφείς, οι μηχανές χύτευσης με έγχυση και ο εργοστασιακός εξοπλισμός.

Γιατί ο έλεγχος ροής έχει σημασία στα υδραυλικά συστήματα

Σε οποιοδήποτε υδραυλικό σύστημα, τρία πράγματα είναι απαραίτητα:

• Πίεση- Καθορίζει πόση δύναμη ή δύναμη παίρνετε
• Κατεύθυνση- Έλεγχοι με ποιο τρόπο κινούνται τα πράγματα
• Ροή- ελέγχει πόσο γρήγορα κινούνται τα πράγματα

Πώς λειτουργεί μια βαλβίδα ελέγχου υδραυλικής ροής 2 τρόπων;

Βασικά μέρη της βαλβίδας

Κάθε βαλβίδα ελέγχου υδραυλικής ροής 2 δρόμων έχει αυτά τα κύρια μέρη:

• Βαλβίδα- Το εξωτερικό κέλυφος που συνδέεται με τις υδραυλικές σας γραμμές
• Άνοιγμα γκαζιού- Ένα μικρό κενό που ρέει το υγρό
• Στοιχείο ελέγχου- κινείται για να κάνει το κενό μεγαλύτερο ή μικρότερο
• Μηχανισμός ρύθμισης- Σας επιτρέπει να ελέγχετε τη βαλβίδα (χειροκίνητο κουμπί ή ηλεκτρικό σήμα)
• Ανοιξη- Βοηθά την επιστροφή της βαλβίδας στην αρχική θέση της

Η επιστήμη πίσω από τον έλεγχο της ροής

Όταν το υδραυλικό υγρό ρέει μέσα από ένα μικρό άνοιγμα, δημιουργεί αντίσταση. Αυτή η αρχή ελέγχου της υδραυλικής ταχύτητας είναι αυτό που κάνει αυτές τις βαλβίδες να λειτουργούν. Ο βασικός τύπος είναι:

Αυτό σημαίνει:

• Μεγαλύτερο άνοιγμα = περισσότερη ροή = ταχύτερη ταχύτητα
• Μικρότερο άνοιγμα = λιγότερη ροή = βραδύτερη ταχύτητα
• Υψηλότερη πίεση = περισσότερη ροή (εάν το άνοιγμα παραμένει το ίδιο)

Για εφαρμογές βαλβίδων υδραυλικών κυλίνδρων, αυτή η σχέση ελέγχει άμεσα πόσο γρήγορα κινείται το έμβολο. Στα υδραυλικά συστήματα ελέγχου κινητήρα, καθορίζει την ταχύτητα περιστροφής.

Ποιοι είναι οι τύποι βαλβίδων ελέγχου υδραυλικών ροών 2 τρόπων;

1 Απλές βαλβίδες πεταλούδας (μη αντισταθμισμένες)

Αυτοί είναι ο πιο βασικός τύπος. Λειτουργούν σαν χειροκίνητη βρύση νερού:

Πώς λειτουργούν:Ρυθμίζετε με μη αυτόματο τρόπο ένα κουμπί για να αλλάξετε το μέγεθος ανοίγματος

Καλύτερο για:Απλές εφαρμογές όπου η ακριβής ταχύτητα δεν είναι κρίσιμη

2. Βαλβίδες ελέγχου ροής αντιστάθμισης πίεσης

Αυτά είναι πολύ πιο έξυπνα. Προσαρμόζονται αυτόματα για να διατηρήσουν τη ροή σταθερή ακόμη και όταν αλλάζει η πίεση.

Πώς λειτουργούν:Ένας ειδικός μηχανισμός μέσα διατηρεί τη διαφορά πίεσης σε όλη τη σταθερά ανοίγματος πεταλούδας

Καλύτερο για:Μηχανές ακριβείας, αυτοματοποιημένες γραμμές παραγωγής

3. Βαλβίδες πίεσης και θερμοκρασίας

Αυτοί είναι ο πιο προηγμένος τύπος. Προσαρμόζονται τόσο για αλλαγές πίεσης όσο και για θερμοκρασίες.

Πώς λειτουργούν:Ειδικά υλικά μέσα ανταποκρίνονται στις αλλαγές θερμοκρασίας και ρυθμίστε αυτόματα τη βαλβίδα

Καλύτερο για:Αεροδιαστημική, εξοπλισμός δοκιμών, κρίσιμες εφαρμογές

Ποια μέθοδος ελέγχου πρέπει να επιλέξετε για τη βαλβίδα ελέγχου της υδραυλικής ροής;

Χειροκίνητος έλεγχος

Τι είναι:Χεριές τροχούς, κουμπιά ή βίδες που γυρίζετε με το χέρι

Πότε να χρησιμοποιήσετε:Απλά μηχανήματα που δεν χρειάζονται αυτόματο έλεγχο

Παραδείγματα:Βασικός εξοπλισμός καταστημάτων, χειροκίνητα πρέσες

Ηλεκτρικός έλεγχος

Βαλβίδες ηλεκτρομαγνητικής βαλβίδας (on/off)

• Λειτουργία:Απλός έλεγχος ενεργοποίησης/απενεργοποίησης σαν διακόπτης φωτός
• Καλό για:Βασικές λειτουργίες εκκίνησης/διακοπής
• Περιορισμός:Δεν είναι δυνατή η παροχή ομαλού ελέγχου ταχύτητας

Αναλογικές βαλβίδες

• Λειτουργία:Ομαλός έλεγχος με βάση ηλεκτρικά σήματα (0-10V ή 4-20mA)
• Χρόνος απόκρισης:50-80 Hz (αρκετά γρήγορα για τις περισσότερες εφαρμογές)
• Καλό για:Χύτευση με έγχυση, γενική αυτοματοποίηση

Σέρβερ βαλβίδες

• Λειτουργία:Εξαιρετικό έλεγχο με ανατροφοδότηση θέσης
• Χρόνος απόκρισης:150-200 Hz (πολύ γρήγορα)
• Καλό για:Αεροδιαστημική κατασκευή υψηλής ακρίβειας

Σύγκριση απόδοσης

Τύπος ελέγχου	Ακρίβεια	Ταχύτητα	Κόστος	Καλύτερη χρήση
Εγχειρίδιο	Χαμηλός	Αργός	Χαμηλός	Απλός εξοπλισμός
Σωληνοειδών	Χαμηλός	Γρήγορα	Χαμηλός	Έλεγχος ενεργοποίησης/απενεργοποίησης
Αναλογικά	Μεσαίου υψηλού επιπέδου	Μέσον	Μέσον	Γενικός αυτοματισμός
Σερβό	Πολύ ψηλά	Πολύ γρήγορα	Ψηλά	Εφαρμογές ακριβείας

Εγκατάσταση και σχεδιασμός συστήματος

Πού πρέπει να εγκατασταθεί μια βαλβίδα ελέγχου ροής 2 τρόπων;

Μπορείτε να εγκαταστήσετε βαλβίδες ελέγχου ροής με τρεις τρόπους:

Έλεγχος εισόδου (μετρητής)

• Ελέγχει το λάδι που εισέρχεται στον κύλινδρο
• Καλό για θετικά φορτία (όπως ανύψωση)
• Κίνδυνος: Μπορεί να προκαλέσει σπηλαίωση εάν δεν έχει σχεδιαστεί σωστά

Έλεγχος εξόδου (μετρητής)

• Ελέγχει το λάδι που βγαίνει από τον κύλινδρο
• Καλό για αρνητικά φορτία (όπως η μείωση των βαρέων αντικειμένων)
• Παρέχει καλύτερο έλεγχο αλλά υψηλότερη πίεση

Έλεγχος παράκαμψης

• Στέλνει επιπλέον λάδι πίσω στη δεξαμενή
• Λιγότερο αποτελεσματικό αλλά απλούστερο
• Καλό για εφαρμογές που χρειάζονται μεταβλητή ταχύτητα

Συμβουλές σχεδιασμού για την καλύτερη απόδοση

• Μέγεθος σωστά:Επιλέξτε βαλβίδες που λειτουργούν στο 20-80% του μέγιστου ανοίγματος τους
• Κρατήστε το λάδι καθαρό:Χρησιμοποιήστε τη σωστή διήθηση (πρότυπο ISO 4406)
• Εξετάστε τη θερμοκρασία:Βεβαιωθείτε ότι οι βαλβίδες λειτουργούν στο εύρος θερμοκρασίας σας
• Σχέδιο συντήρησης:Αφήστε χώρο για ρύθμιση και αντικατάσταση βαλβίδων

Εφαρμογές πραγματικού κόσμου

Εξοπλισμός κατασκευής

Μηχανές χύτευσης με έγχυση

• Χρησιμοποιήστε αναλογικές βαλβίδες για ακριβή έλεγχο ταχύτητας
• Στάδια πολλαπλών ταχυτήτων για διάφορα μέρη του κύκλου
• Εξοικονομεί ενέργεια και βελτιώνει την ποιότητα του προϊόντος

Εργαλεία μηχανής

• Γρήγορη προσέγγιση, αργή τροφή, κύκλοι γρήγορης επιστροφής
• Βαλβίδες που λειτουργούν με CAM για αυτόματη εναλλαγή ταχύτητας
• Βελτιώνει την επιφάνεια και τη ζωή του εργαλείου

Κινητός εξοπλισμός

Εκσκαφείς και φορτωτές

• Κοινή χρήση ροής μεταξύ πολλαπλών λειτουργιών
• Συστήματα ανίχνευσης φορτίου για αποτελεσματικότητα
• Ομαλός έλεγχος χειριστή

Γερανοί και εξοπλισμός ανύψωσης

• Οι βαλβίδες συγκράτησης φορτίου εμποδίζουν την ανεξέλεγκτη μείωση
• Ακριβής έλεγχος ταχύτητας για ασφάλεια
• Δυνατότητα μείωσης έκτακτης ανάγκης

Αεροδιαστημική και άμυνα

• Ελαφρές βαλβίδες σερβο
• Υψηλή αξιοπιστία σε ακραίες συνθήκες
• Ακριβής έλεγχος για επιφάνειες πτήσης

Επιλέγοντας τη σωστή βαλβίδα: ένας οδηγός βήμα προς βήμα

Κορυφαίοι κατασκευαστές και προϊόντα

Κορυφαίες μάρκες

Bosch Rexroth

• Βαλβίδες σειράς 2FRM και 2FRE
• Βιομηχανικό πρότυπο για ακρίβεια
• Εξαιρετική τεχνική υποστήριξη

Parker Hannifin

• Σειρά Colorflow με δακτυλίους ρύθμισης χρωματισμού
• Ευρύ φάσμα μεγεθών και επιλογών
• Καλή διαθεσιμότητα παγκοσμίως

Ενυδατώ

• Βαλβίδες σειράς DSJ και SF
• Modular Design για εύκολη ολοκλήρωση
• Δυνατότητες υψηλής πίεσης

Eaton

• Βαλβίδες κασέτας (σειρά SICV)
• Σχέδια εξοικονόμησης χώρου
• Πολυλειτουργικές δυνατότητες

Δάνειο

• PVG Αναλογικές ομάδες βαλβίδων
• Σχεδιασμένο για κινητό εξοπλισμό
• Προσαρμόσιμες λύσεις

Τι να ψάξετε κατά την αγορά

• Οι τεχνικές προδιαγραφές ταιριάζουν με τις ανάγκες σας
• Καλή τεχνική τεκμηρίωση
• Τοπική υπηρεσία και υποστήριξη
• Οι λογικοί χρόνοι παράδοσης
• Ανταγωνιστική τιμολόγηση
• Αποδεδειγμένη αξιοπιστία στον κλάδο σας

Μελλοντικές τάσεις στην τεχνολογία ελέγχου ροής

Έξυπνες βαλβίδες και ενσωμάτωση IoT

Οι σύγχρονες βαλβίδες γίνονται πιο έξυπνες με:

• Ενσωματωμένοι αισθητήρες για παρακολούθηση
• Δυνατότητες ασύρματης επικοινωνίας
• Ειδοποιήσεις πρόβλεψης συντήρησης
• Απομακρυσμένη ρύθμιση και παρακολούθηση

Προηγμένα υλικά

Τα νέα υλικά δημιουργούν βαλβίδες:

• Πιο ανθεκτικό στη φθορά
• Καλύτερα σε ακραίες θερμοκρασίες
• Μακρύτερος
• Πιο αποτελεσματικός

Εστίαση της ενεργειακής απόδοσης

Τα νέα σχέδια επικεντρώνονται σε:

• Μείωση των ενεργειακών αποβλήτων
• Καλύτερη διαχείριση θερμότητας
• Βελτιωμένες αξιολογήσεις απόδοσης
• Περιβαλλοντική συμμόρφωση

Κοινά προβλήματα και λύσεις

Πρόβλημα	Διάλυμα
Η ταχύτητα ποικίλλει ανάλογα με το φορτίο	Αναβάθμιση σε αντισταθμισμένη βαλβίδα πίεσης
Κακός χρόνος απόκρισης	Ελέγξτε για τον αέρα στο σύστημα, σκεφτείτε τη σερβοπαραγωγική βαλβίδα
Κυνήγι ή ταλάντωση βαλβίδων	Προσθέστε απόσβεση, ελέγξτε την ακαμψία του συστήματος
Υπερβολική παραγωγή θερμότητας	Ελέγξτε το μέγεθος της βαλβίδας, εξετάστε τον έλεγχο παράκαμψης
Ασυνεπής απόδοση	Βελτιώστε τη διήθηση πετρελαίου, ελέγξτε για φθαρμένα εξαρτήματα

Συντήρηση και αντιμετώπιση προβλημάτων

Τακτικές εργασίες συντήρησης

• Ελέγξτε την καθαριότητα του πετρελαίου- Αλλαγή φίλτρων τακτικά
• Παρακολούθηση της θερμοκρασίας λειτουργίας- Κρατήστε τα όρια του κατασκευαστή
• Επιθεωρήστε τις εξωτερικές διαρροές- Διεύθυνση αμέσως
• Χρόνοι απόκρισης δοκιμής- Συγκρίνετε με τις βασικές μετρήσεις
• Βαθμονομήστε σήματα ελέγχου- Εξασφαλίστε την ακρίβεια με την πάροδο του χρόνου

Προειδοποιητικά σημάδια για να παρακολουθήσετε

• Αργή απάντηση
• Ασυνεπείς ταχύτητες
• Ασυνήθιστοι θόρυβοι
• Εξωτερική διαρροή
• Υπερβολική θερμότητα

Εκτιμήσεις κόστους

Αρχικό κόστος

• Απλές βαλβίδες γκαζιού: $ 50- $ 200
• Αναλογικές βαλβίδες: $ 300-$ 1.500
• Βαλβίδες σερβο: 1.000- $ 5.000+

Μακροπρόθεσμες δαπάνες

• Εξοικονόμηση ενεργειακής απόδοσης
• Μειωμένη συντήρηση
• Βελτιωμένη ποιότητα προϊόντος
• Λιγότερο χρόνο διακοπής

Παράγοντες απόδοσης επένδυσης

• Βελτιώσεις ταχύτητας παραγωγής
• Ποιότητα συνέπειας
• Εξοικονόμηση ενέργειας
• Μείωση της συντήρησης

Σύναψη

Οι βαλβίδες ελέγχου υδραυλικής ροής 2 δρόμων είναι απαραίτητες για τον έλεγχο της ταχύτητας σε υδραυλικά συστήματα. Το κλειδί είναι η επιλογή του σωστού τύπου για την αίτησή σας:

• Απλές βαλβίδες γκαζιούγια βασικές εφαρμογές χαμηλού κόστους
• Βαλβίδες αντιστάθμισης πίεσηςγια συνεπή απόδοση
• Σέρβερ βαλβίδεςγια τις υψηλότερες ανάγκες ακρίβειας

Θυμηθείτε ότι η βαλβίδα είναι μόνο ένα μέρος του υδραυλικού σας συστήματος. Η επιτυχία εξαρτάται από τον σωστό σχεδιασμό του συστήματος, τη σωστή μέγεθος, την καλή συντήρηση και την επιλογή ποιοτικών εξαρτημάτων από αξιόπιστους κατασκευαστές.

Το κόστος επιλογής λάθος: Τι συμβαίνει όταν το καταφέρατε λάθος

Η επιλογή μιας λανθασμένης βαλβίδας ελέγχου ροής μπορεί να οδηγήσει σε σοβαρά προβλήματα και δαπανηρές συνέπειες:

Ζητήματα απόδοσης:

• Ασυνεπείς ταχύτητες- Τα μηχανήματά σας δεν θα λειτουργούν αξιόπιστα
• Προϊόντα κακής ποιότητας- ασυνεπείς διαδικασίες παραγωγής
• Κινδύνους ασφάλειας- Η απρόβλεπτη συμπεριφορά της μηχανής μπορεί να προκαλέσει ατυχήματα

Οικονομικές επιπτώσεις:

• Ενεργειακά απόβλητα- Οι κακώς αντιστοιχισμένες βαλβίδες μπορούν να αυξήσουν την κατανάλωση ενέργειας κατά 15-30%
• Αποτυχία πρόωρου εξοπλισμού- Το λάθος μέγεθος βαλβίδας προκαλεί υπερβολική φθορά σε αντλίες, κυλίνδρους και κινητήρες
• Καθυστερήσεις παραγωγής- Ο αναξιόπιστος έλεγχος υδραυλικής ταχύτητας οδηγεί σε διακοπές και χάσιμες προθεσμίες
• Έξοδα συντήρησης- Οι λανθασμένες βαλβίδες απαιτούν συχνότερη εξυπηρέτηση και αντικατάσταση

Προβλήματα σε όλο το σύστημα:

• Συσσώρευση θερμότητας- Οι αναποτελεσματικές βαλβίδες παράγουν υπερβολική θερμότητα, μειώνοντας τη ζωή του πετρελαίου
• Ζημιά αντλίας- Ο λανθασμένος έλεγχος ροής μπορεί να προκαλέσει σπηλαίωση της αντλίας ή υπερθέρμανση
• Αναντιστοιχία βαλβίδας υδραυλικού κυλίνδρου- Η ακατάλληλη ζημιά μεγέθους σφραγίζει και προκαλεί εσωτερική διαρροή

Είτε δημιουργείτε ένα νέο μηχάνημα είτε αναβαθμίζετε ένα υπάρχον, η κατανόηση αυτών των θεμελιωδών στοιχείων θα σας βοηθήσει να κάνετε τη σωστή επιλογή και να έχετε την καλύτερη απόδοση από το υδραυλικό σας σύστημα.

Πρόσθετοι πόροι

Για πιο λεπτομερείς τεχνικές πληροφορίες, συμβουλευτείτε:

• Ιστοσελίδες κατασκευαστών (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Υδραυλικά σύμβολα πρότυπο
• Εγχειρίδια υδραυλικής μηχανικής
• Τοπικοί υδραυλικοί διανομείς για υποστήριξη εφαρμογών

Αυτός ο οδηγός παρέχει ένα θεμέλιο για την κατανόηση των βαλβίδων ελέγχου υδραυλικής ροής 2. Για συγκεκριμένες εφαρμογές, συμβουλευτείτε πάντα τους υδραυλικούς μηχανικούς και ακολουθήστε τις συστάσεις του κατασκευαστή.
