Όταν ένας πνευματικός κύλινδρος κινείται πολύ γρήγορα ή δυσκολεύεται με την κίνηση ολίσθησης, η λύση βρίσκεται συνήθως στη σωστή επιλογή και εγκατάσταση της βαλβίδας ελέγχου ροής. Μια πνευματική βαλβίδα ελέγχου ροής ρυθμίζει τη ροή πεπιεσμένου αέρα για τον έλεγχο της ταχύτητας του ενεργοποιητή, καθιστώντας την απαραίτητη για κάθε αυτοματοποιημένο σύστημα που απαιτεί ακριβή χρονισμό κίνησης. Σε αντίθεση με τις αντίστοιχες υδραυλικές τους βαλβίδες, αυτές οι βαλβίδες πρέπει να χειρίζονται τη δυναμική συμπίεσης υγρών όπου οι λόγοι πίεσης και οι συνθήκες ηχητικής ροής αλλάζουν ριζικά τα χαρακτηριστικά ελέγχου.

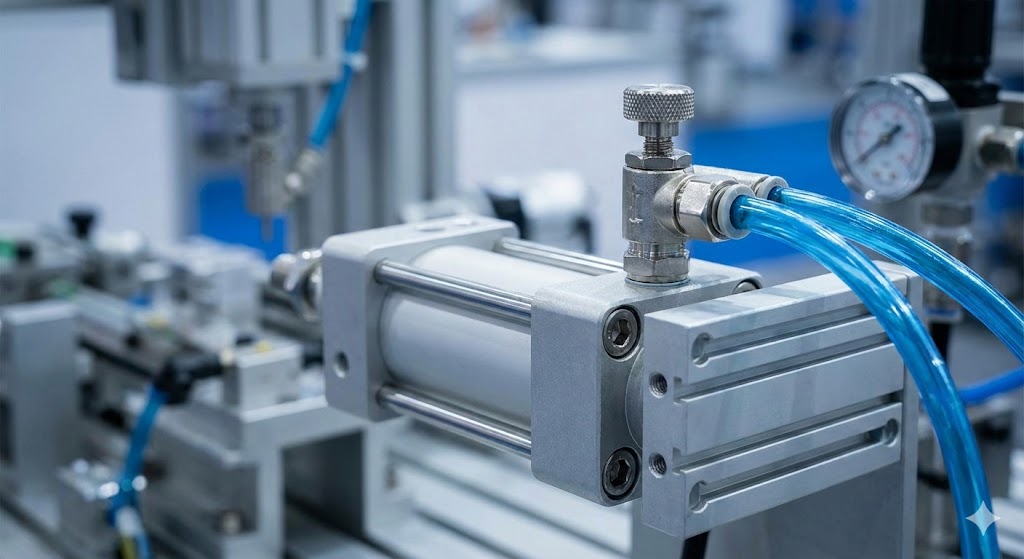

Πώς λειτουργούν οι πνευματικές βαλβίδες ελέγχου ροής
Η βασική λειτουργία περιλαμβάνει τη δημιουργία ενός μεταβλητού περιορισμού στη διαδρομή του αέρα. Καθώς ο πεπιεσμένος αέρας περνά μέσα από το στενό στόμιο, η ενέργεια πίεσης μετατρέπεται σε κινητική ενέργεια, παράγοντας πτώση πίεσης που μειώνει τον ρυθμό ροής προς τα κάτω. Αλλά ο πεπιεσμένος αέρας συμπεριφέρεται διαφορετικά από τα ασυμπίεστα υγρά, εισάγοντας πολυπλοκότητες που επηρεάζουν τη σταθερότητα του ελέγχου.
Όταν ο αέρας ρέει μέσω ενός περιορισμού, η σχέση μεταξύ της πίεσης ανάντη ($P_1$) και της πίεσης κατάντη ($P_2$) καθορίζει το καθεστώς ροής. Σε μέτριες πτώσεις πίεσης, η ροή αυξάνεται αναλογικά με τη διαφορά πίεσης. Ωστόσο, μόλις ο λόγος πίεσης $P_2/P_1$ πέσει κάτω από μια κρίσιμη τιμή (συνήθως περίπου 0,528 για τον αέρα), η ταχύτητα ροής στο λαιμό φτάνει σε τοπική ηχητική ταχύτητα. Αυτή η κατάσταση, που ονομάζεται πνιγμένη ροή ή ηχητική ροή, αντιπροσωπεύει ένα θεμελιώδες όριο.
Σε πνιγμένη ροή, η περαιτέρω μείωση της πίεσης κατάντη δεν αυξάνει πλέον τον ρυθμό ροής μάζας. Η ροή έχει ουσιαστικά «μεγιστοποιηθεί» με την ταχύτητα του ήχου μέσω αυτού του μεγέθους στομίου. Αυτό το φυσικό φαινόμενο παρέχει εγγενή σταθερότητα στα πνευματικά συστήματα.
Πρότυπο αξιολόγησης ροής ISO 6358Οι παραδοσιακές τιμές του υδραυλικού Cv υπολείπονται για πνευματικές εφαρμογές επειδή βασίζονται σε ασυμπίεστη ροή νερού. Το πρότυπο ISO 6358 το αντιμετωπίζει αυτό με δύο παραμέτρους:
- Ηχητική αγωγιμότητα (C):Μέγιστη ικανότητα ροής υπό συνθήκες πνιγμού, εκφρασμένη σε dm³/(s·bar).
- Λόγος κρίσιμης πίεσης (β):Το σημείο μετάβασης μεταξύ υποηχητικής και ηχητικής ροής (συνήθως 0,2 έως 0,5).
Οι εξισώσεις ροής που βασίζονται σε αυτές τις παραμέτρους είναι:
Για πνιγμένη ροή όταν $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Για υποηχητική ροή όταν $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Όπου $K_t$ είναι ο συντελεστής διόρθωσης θερμοκρασίας.

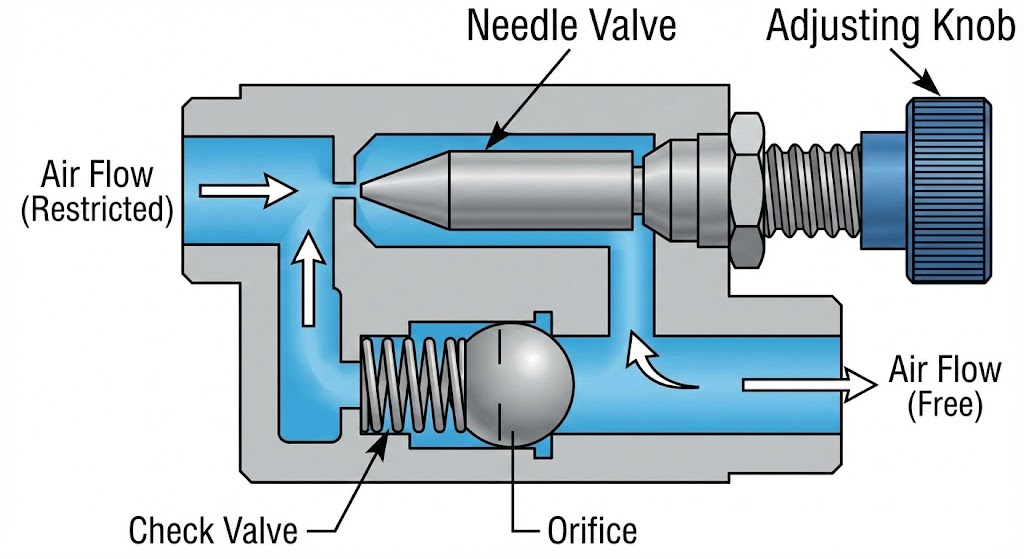

Εσωτερική κατασκευή και εξαρτήματα
Ένας τυπικός ελεγκτής ταχύτητας συνδυάζει δύο λειτουργίες σε ένα συμπαγές σώμα: γκάζι και βαλβίδα ελέγχου κατεύθυνσης.
Υλικά σώματος βαλβίδας:Η επιλογή εξαρτάται από το περιβάλλον. Ο ορείχαλκος με επινικελίωση εξυπηρετεί τις γενικές εργοστασιακές ανάγκες, ενώ το ανοδιωμένο αλουμίνιο μειώνει το βάρος. Ο ανοξείδωτος χάλυβας (304/316) είναι απαραίτητος για τις περιοχές πλύσης και τα πλαστικά μηχανικής (PBT) προσφέρουν οικονομικές ελαφριές λύσεις.
Σχέδιο βαλβίδας βελόνας:Τα σχέδια υψηλής ποιότητας χρησιμοποιούν σπειρώματα λεπτού βήματος (10-15 περιστροφές) για ακριβή έλεγχο στην περιοχή 10-50 mm/s. Η γωνία κώνου επηρεάζει τη χαρακτηριστική καμπύλη - τα γραμμικά κωνικά παρέχουν αναλογικές αλλαγές, ενώ τα κωνικά κωνικά ίσα ποσοστά προσφέρουν λεπτότερο έλεγχο σε χαμηλά ανοίγματα.
Διαμόρφωση βαλβίδας ελέγχου:Η ενσωματωμένη βαλβίδα ελέγχου επιτρέπει την ελεύθερη ροή αντίστροφα. Οι τύποι στεγανοποίησης χειλιών είναι συμπαγείς αλλά μπορεί να διαρρεύσουν σε χαμηλή πίεση. Οι τύποι με μπίλια ή πέτα παρέχουν πιο σφιχτό κλείσιμο αλλά απαιτούν περισσότερο χώρο.
Στρατηγικές ελέγχου μετρητή εισόδου έναντι μετρητή εξόδου
Η θέση εγκατάστασης επηρεάζει θεμελιωδώς τη συμπεριφορά του συστήματος. Αυτή η διάκριση προκαλεί περισσότερα προβλήματα πεδίου από οποιαδήποτε άλλη πτυχή του πνευματικού ελέγχου ροής.
Έλεγχος εξόδου μετρητή (Περιορισμός εξάτμισης)Σε αυτή τη διαμόρφωση, η βαλβίδα αντεπιστροφής επιτρέπει την ελεύθερη ροή μέσα στον κύλινδρο, ενώ η βελόνα περιορίζει τον αέρα εξαγωγής που βγαίνει από τον απέναντι θάλαμο. Η αρχή λειτουργίας δημιουργεί ένα μαξιλάρι πίεσης. Καθώς το έμβολο κινείται, ο αέρας εξαγωγής δημιουργεί αντίθλιψη, βελτιώνοντας την ακαμψία και αποτρέποντας την ολίσθηση.
Έλεγχος μετρητή εισόδου (Περιορισμός ανεφοδιασμού)Εδώ η βελόνα περιορίζει τον εισερχόμενο αέρα ενώ η εξάτμιση αερίζεται ελεύθερα. Αυτό συχνά οδηγεί σε ασταθή κίνηση ("σπασμωδική κίνηση") επειδή η πίεση του θαλάμου τροφοδοσίας πέφτει όταν αυξάνεται ο όγκος, με αποτέλεσμα το έμβολο να σταματήσει μέχρι να ξαναχτιστεί η πίεση.
«Αν έχετε αμφιβολίες, μετρήστε έξω». Το Meter-out είναι η προεπιλεγμένη επιλογή για κυλίνδρους διπλής ενέργειας. Ο μετρητής πρέπει να δεσμεύεται μόνο για κυλίνδρους μίας δράσης (επιστροφή ελατηρίου) ή συγκεκριμένες εφαρμογές μαλακής εκκίνησης.
| Χαρακτηριστικός | Έξοδος μετρητή (εξάτμιση) | Μετρητής εισόδου (Προμήθεια) |
|---|---|---|
| Ομαλή κίνηση | Εξαιρετικό (αποτρέπει την ολίσθηση) | Κακή (επιρρεπής σε τραντάγματα) |
| Χειρισμός Φορτίου | Καλή απόσβεση για υπερκείμενα φορτία | Κίνδυνος φυγής με φορτία βαρύτητας |
| Σταθερότητα ταχύτητας | Υψηλό (μαξιλάρι) | Μεταβλητή (εξαρτάται από την προσφορά) |
| Καλύτερες Εφαρμογές | Κύλινδροι διπλής ενέργειας | Κύλινδροι μονής δράσης |
Διαδικασία επιλογής βαλβίδας και μεγέθους
Το σωστό μέγεθος αποτρέπει τις μικρού μεγέθους βαλβίδες που περιορίζουν τη δύναμη του ενεργοποιητή και τις υπερμεγέθεις βαλβίδες που θυσιάζουν την ανάλυση ελέγχου ταχύτητας.
Ξεκινήστε με τον υπολογισμό της απαιτούμενης ροής με βάση τις προδιαγραφές του κυλίνδρου:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Όπου $A$ είναι εμβαδόν εμβόλου (cm²), $L$ είναι μήκος διαδρομής (cm) και $t$ είναι χρόνος διαδρομής (δευτερόλεπτα).
Πτώση πίεσης:Περιορίστε την πτώση πίεσης κατά μήκος της βαλβίδας στα 0,5-1,0 bar στην ονομαστική ροή. Μεγαλύτερες σταγόνες σπατάλη ενέργειας. Οι εξαιρετικά χαμηλές πτώσεις υποδεικνύουν μια υπερμεγέθη βαλβίδα με κακή ανάλυση.
Εγκατάσταση και αντιμετώπιση προβλημάτων
Τοποθετήστε τη βαλβίδα ελέγχου ροής όσο το δυνατόν πιο κοντά στη θύρα του κυλίνδρου. Οι μεγάλες διαδρομές σωλήνων δημιουργούν συμπιέσιμο όγκο που λειτουργεί ως ελατήριο αέρα, υποβαθμίζοντας την απόκριση.
Αρχική προσαρμογή:Ξεκινήστε με τη βελόνα 3-4 στροφές ανοιχτές. Εάν παρουσιαστεί ολίσθηση, επαληθεύστε τον έλεγχο του μετρητή εξόδου. Εάν η κίνηση είναι πολύ γρήγορη, κλείστε σταδιακά σε βήματα τετάρτου στροφής.
| Σύμπτωμα | Πιθανή Αιτία | Διάλυμα |
|---|---|---|
| Τραγική κίνηση (ραβδί-ολίσθηση) | Έλεγχος μετρητή σε κύλινδρο διπλής ενέργειας | Επαναδιαμόρφωση σε μετρητή |
| Η ταχύτητα αλλάζει στη μέση της διαδρομής | Διακύμανση πίεσης τροφοδοσίας | Εγκαταστήστε ειδικό ρυθμιστή |
| Χωρίς έλεγχο ταχύτητας | Μόλυνση ή σπασμένη βελόνα | Επιθεώρηση φίλτρου. αντικαταστήστε τη βαλβίδα |
| Ο κύλινδρος μετατοπίζεται μετά τη διακοπή | Εσωτερική διαρροή βαλβίδας ελέγχου | Αντικαταστήστε τη βαλβίδα. ελέγξτε τη μόλυνση |
Συντήρηση και διάρκεια ζωής
Οι πνευματικές βαλβίδες ελέγχου ροής πληρούν τις προϋποθέσεις ως εξαρτήματα χαμηλής συντήρησης, αλλά η τακτική επιθεώρηση αποτρέπει απροσδόκητες βλάβες.
Υπό κανονικές βιομηχανικές συνθήκες με σωστά φιλτραρισμένο αέρα (ελάχιστο 40 micron), οι βαλβίδες ποιότητας αποδίδουν5-10 χρόνιαδιάρκεια ζωής.
Παράγοντες που μειώνουν τη ζωή:
- Παροχή μολυσμένου αέρα (μειώνει κατά το ήμισυ τη διάρκεια ζωής της στεγανοποίησης)
- Ακραίες θερμοκρασίες πέρα από τις αξιολογήσεις σφραγίδων
- Επιθετική ρύθμιση που προκαλεί φθορά του νήματος
- Έκθεση σε χημικά (απαιτείται ανοξείδωτος χάλυβας/FKM)
Καθώς τα βιομηχανικά συστήματα εξελίσσονται, ο πνευματικός έλεγχος ροής προσαρμόζεται ενσωματώνοντας αισθητήρες και συνδεσιμότητα δικτύου. Ενώ οι αναδυόμενοι ηλεκτρικοί ενεργοποιητές προσφέρουν ακρίβεια, τα πνευματικά συστήματα παραμένουν ανώτερα για εφαρμογές υψηλής ταχύτητας, μικρής διαδρομής, εκρηκτικές ατμόσφαιρες και περιβάλλοντα πλύσης όπου απαιτείται ισχυρή ανοχή υπερφόρτωσης.
