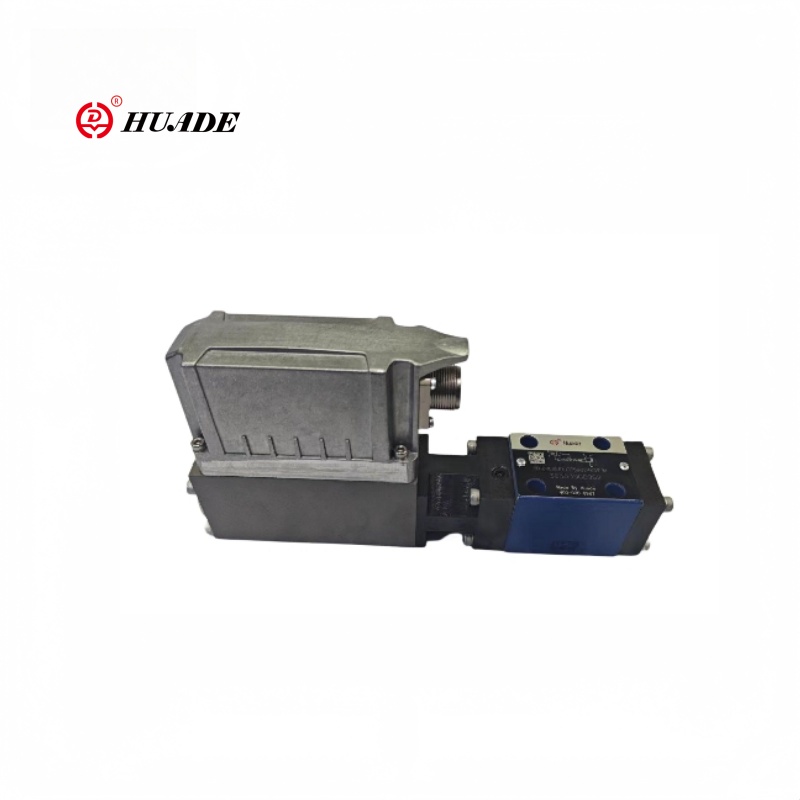

Αναλογική βαλβίδα μείωσης πίεσης DREBE 6X-1X

Η πιλότη με πιλότο αναλογικής πίεσης, η σειρά DREBE 6X-1X, υιοθετεί μια πιλοτική σχεδίαση, η οποία μπορεί να μειώσει την κύρια κινητήρια δύναμη πυρήνα της βαλβίδας και να βελτιώσει την ταχύτητα απόκρισης (η απόκριση συχνότητας μπορεί να φτάσει πάνω από 10Hz). Η δομή έξι κατευθύνσεων μειώνει την πολυπλοκότητα του αγωγού και είναι κατάλληλη για συμπαγείς χώρους. Η Valve Drebe 6x-1x υποστηρίζει πρότυπα πρωτόκολλα βιομηχανικής επικοινωνίας (όπως το Profinet, Ethercat), το οποίο είναι εύκολο να ενσωματωθεί σε έξυπνα υδραυλικά συστήματα.

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης Drebe 6x-1x

Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας μείωσης της αναλογικής πίεσης DREBE 6X-1X

Χαρακτηριστικά:

▶ Πιλοτικές βαλβίδες με ανατροφοδότηση θέσης και ηλεκτρονικά επί του σκάφους για τη μείωση της πίεσης του συστήματος στον καταναλωτή (μόνο εσωτερικό πετρέλαιο) μόνο)

▶ 3-way έκδοση (p-a/a -t), pmin = pt

▶ Ρυθμιζόμενο μέσω της θέσης του οπλισμού έναντι του ελατηρίου συμπίεσης

▶ Ελεγχόμενη θέση, ελάχιστη υστέρηση <1 %, ταχεία απόκριση, βλ. Τεχνικά δεδομένα

▶ Περιορισμός πίεσης σε ασφαλές επίπεδο ακόμη και με ελαττωματικά ηλεκτρονικά (ηλεκτρομαγνητικό ρεύμα I> IMAX)

▶ Για συνημμένο υπογείωση, διαμόρφωση οπών τοποθέτησης στο ISO 4401-03-02-0-05. Υποοπτικά στοιχεία σύμφωνα με το φύλλο καταλόγου Re45053 (παραγγελία ξεχωριστά)

▶ Συνδέτης προσθήκης στο DIN 43563-AM6, δείτε το φύλλο καταλόγου RE 08008 (Παραγγελία ξεχωριστά)

▶ Δεδομένα για τα ενσωματωμένα ηλεκτρονικά σκανδάλης

Εφαρμογή:

Η σειρά αναλογικής βαλβίδας μείωσης της πίεσης DREBE 6X-1X είναι ένα συστατικό υψηλής απόδοσης στα βιομηχανικά υδραυλικά συστήματα, κατάλληλα για σύνθετες συνθήκες εργασίας που απαιτούν ακριβή έλεγχο πίεσης και δυναμική απόκριση, όπως μηχανήματα κατασκευής, μεταλλουργικό εξοπλισμό, μηχανές χύτευσης με έγχυση και μηχανές χύτευσης.

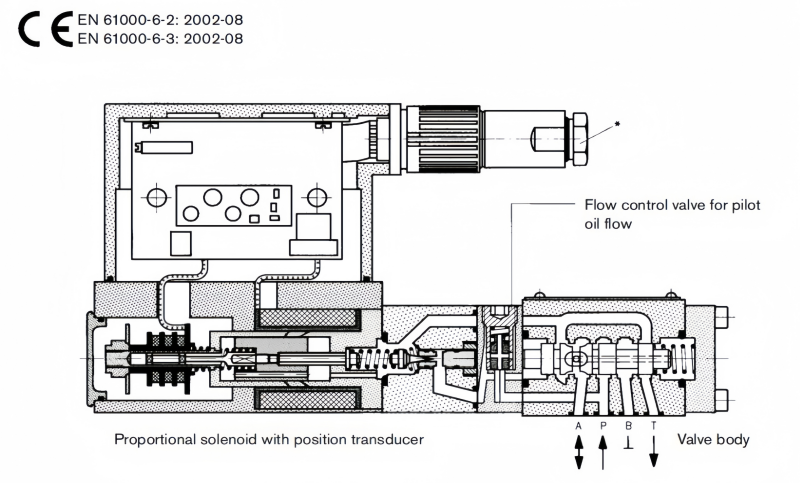

Λειτουργία και τμήμα της βαλβίδας μείωσης της αναλογικής πίεσης DREBE 6X-1X

Γενικός

Τύπος DREBE6X Οι βαλβίδες μείωσης της αναλογικής πίεσης είναι πιλότοι που λειτουργούν με κύριο στάδιο 3 κατευθύνσεων.

Η πιλοτική βαλβίδα (πιλοτική φάση της βαλβίδας πίεσης) παρέχεται εσωτερικά με ελεγχόμενη ροή πιλοτικού λαδιού μέσω του P.

Οι βαλβίδες ενεργοποιούνται μέσω μιας ανάλογης ηλεκτρομαγνητικής ηλεκτρομαγνητικής βαλβίδας με ελεγχόμενη θέση με ηλεκτρονικά.

Με αυτές τις βαλβίδες, η πίεση σε έναν (καταναλωτή) μπορεί να προσαρμοστεί άπειρα και να μειωθεί σε σχέση με το σημείο ρύθμισης.

Βασική αρχή

Για να ρυθμίσετε την πίεση του συστήματος σε ένα, ρυθμίζεται ένα σημείο ρύθμισης στα ηλεκτρονικά ενεργοποίησης. Με βάση αυτό το σημείο ρύθμισης, τα ηλεκτρονικά ελέγχουν τη θέση της ηλεκτρομαγνητικής βαλβίδας έναντι της δύναμης της άνοιξης. Η αναλογική ηλεκτρομαγνητική βαλβίδα τοποθετείται ακριβώς στην καμπύλη χαρακτηριστικής της άνοιξης. Το πιλοτικό στάδιο παρέχεται με λάδι από Ρ με ρυθμό ροής <0,6 L/min μέσω βαλβίδας ελέγχου ροής. Η πιλοτική πίεση συγκρίνεται με την πίεση των καταναλωτών (συν ελατήριο) σε Α και ρυθμίζεται.

Το ελατήριο έχει ως αποτέλεσμα Pamin = P στο T.

Περιορισμός πίεσης για μέγιστη ασφάλεια

Εάν εμφανιστεί σφάλμα στα ηλεκτρονικά, έτσι ώστε το ηλεκτρομαγνητικό ρεύμα (IMAX) να υπερβαίνει το καθορισμένο επίπεδο του με ανεξέλεγκτο τρόπο, η πίεση δεν μπορεί να αυξηθεί πάνω από το επίπεδο που καθορίζεται από

η μέγιστη δύναμη ελατηρίου.
