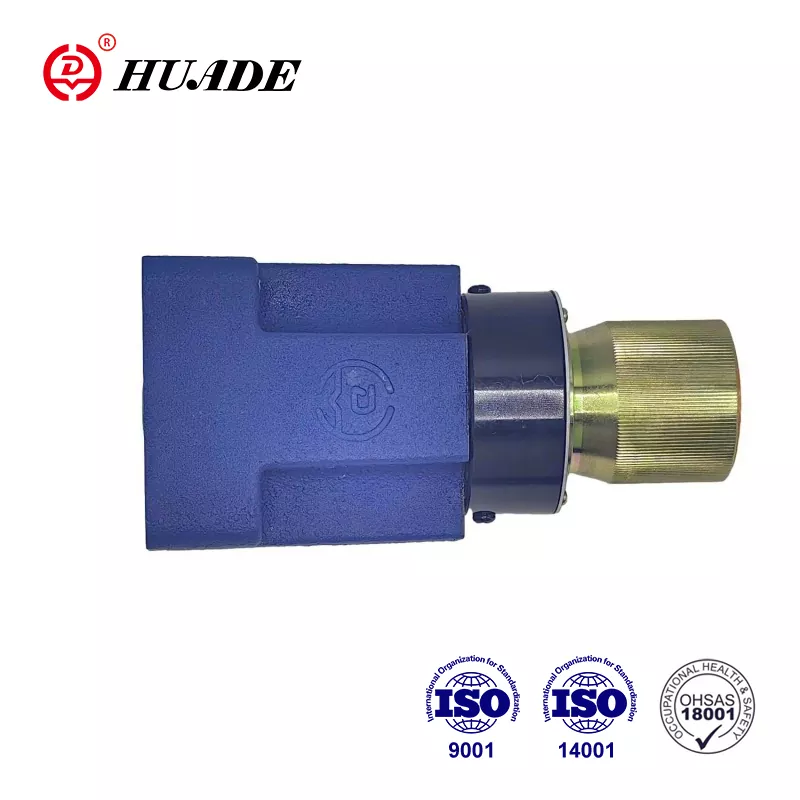

Η βαλβίδα ροής 2FRM είναι μια βαλβίδα ελέγχου ροής 2 κατευθύνσεων. Χρησιμοποιείται για τον στραγγαλισμό. Το Huade® είναι πράγματι μια αξιόπιστη μάρκα στην Κίνα. Μέσα από δύο μακροπρόθεσμη συνεργασία με την Rexroth, οι βαλβίδες ελέγχου ροής Huade® είναι συμβατές με την ίδια σειρά που προσφέρει η Rexroth. Είτε στην ποιότητα του προϊόντος, στην τεχνολογική καινοτομία, στην εξυπηρέτηση των πελατών ή στη φήμη της μάρκας, η Huade Hydraulic έχει αποδώσει καλά και κέρδισε ευρεία φήμη από την αγορά και τους καταναλωτές.
Παράμετρος προϊόντος της βαλβίδας ελέγχου ροής 2FRM 5
Γενικός
Υδραυλικό υγρό
Ορυκτέλαιο (για σφραγίδα NBR) ή φωσφορικό εστέρα (για σφραγίδα FPM)
Εύρος θερμοκρασίας (℃)
-30 έως+80
Περιοχή ιξώδους (mm ²/s)
10 έως 800
Πλάκα σάντουιτς ανορθωτή
Flow.max (l/min)
15
Πίεση λειτουργίας (MPa)
έως 21
Πίεση ρωγμών (MPa)
0.1
Βάρος (kg)
0.6
Βαλβίδα ελέγχου ροής 2 κατευθύνσεων
Ροή. QV max (l/min)
0.2
0.6
1.2
3.0
6.0
10.0
15.0
ΔΡ με ελεύθερη ροή επιστροφής B → A, QV-εξαρτώμενο (MPa)
0.05
0.05
0.06
0.09
0.18
0.36
0.67
Έλεγχος ροής
σταθερός θερμοκρασίας
± 5%
± 3%
± 2%
σταθερή πίεση (μέχρι ΔΡ = 21,0MPa)
± 2%
4%
Πίεση λειτουργίας, μέγιστη θύρα A (MPa)
σε 21
Ελάχιστο εύρος διαφοράς πίεσης (MPa)
0,3 έως 0,5
0,6 ~ 0,8
Βαθμός μόλυνσης (μm)
25 (Q <5L/min)
10 (Q <0,5L/λεπτό)
Βάρος (kg)
1.6
Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας ελέγχου ροής 2FRM 5
Χαρακτηριστικά:
▶ Πρότυπο μεταφοράς έως DIN 24 340, από Α, ISO 4401 και CETOP - RP 121H
▶ Έλεγχος ροής προς τις δύο κατευθύνσεις χρησιμοποιώντας μια πλάκα σάντουιτς ανορθωτή
▶ Κλείσιμο περιστροφικού κουμπιού
Εφαρμογή:
Η βαλβίδα ελέγχου ροής, ο τύπος 2FRM είναι μια βαλβίδα ελέγχου ροής 2 κατευθύνσεων, η οποία χρησιμοποιείται για τον στραγγαλισμό και δεν επηρεάζεται από την πίεση και τη θερμοκρασία.
Τμήμα και σύμβολο της βαλβίδας ελέγχου ροής 2FRM 5
Η βαλβίδα ελέγχου ροής 2-δρόμου 2FRM αποτελείται κυρίως από τη στέγαση (1), το στοιχείο ρύθμισης (2), το στόμιο (3), τον αντισταθμιστή πίεσης (4) προαιρετικά με τον περιοριστή του εγκεφαλικού επεισοδίου καθώς και τη βαλβίδα ελέγχου (5) και χρησιμοποιείται για τον στραγγαλισμό μιας ροής σε χαμηλή πίεση και εξάρτηση από τη θερμοκρασία.
Η διατομή στραγγαλισμού ρυθμίζεται από την περιστροφή του μπουλονιού καμπύλης (7). Για να διατηρηθεί η σταθερά ροής ανεξάρτητη από την πίεση στο σημείο στραγγαλισμού (8) συνδέεται ένας αντισταθμιστής πίεσης (4). Η εύκρατη ανεξαρτησία είναι το αποτέλεσμα του σημείου στραγγαλισμού που κατασκευάζεται ως στόμιο.
Η επιστροφή ελεύθερης ροής από το Β στο Α είναι μέσω της βαλβίδας ελέγχου (5).
Προκειμένου να φτάσετε σε ελεγχόμενη από τη ροή της βαλβίδας προς οποιαδήποτε κατεύθυνση υπάρχει η δυνατότητα εγκατάστασης ενός τύπου πλάκας σάντουιτς ανορθωτή Z4s κάτω από τη βαλβίδα ελέγχου ροής.
