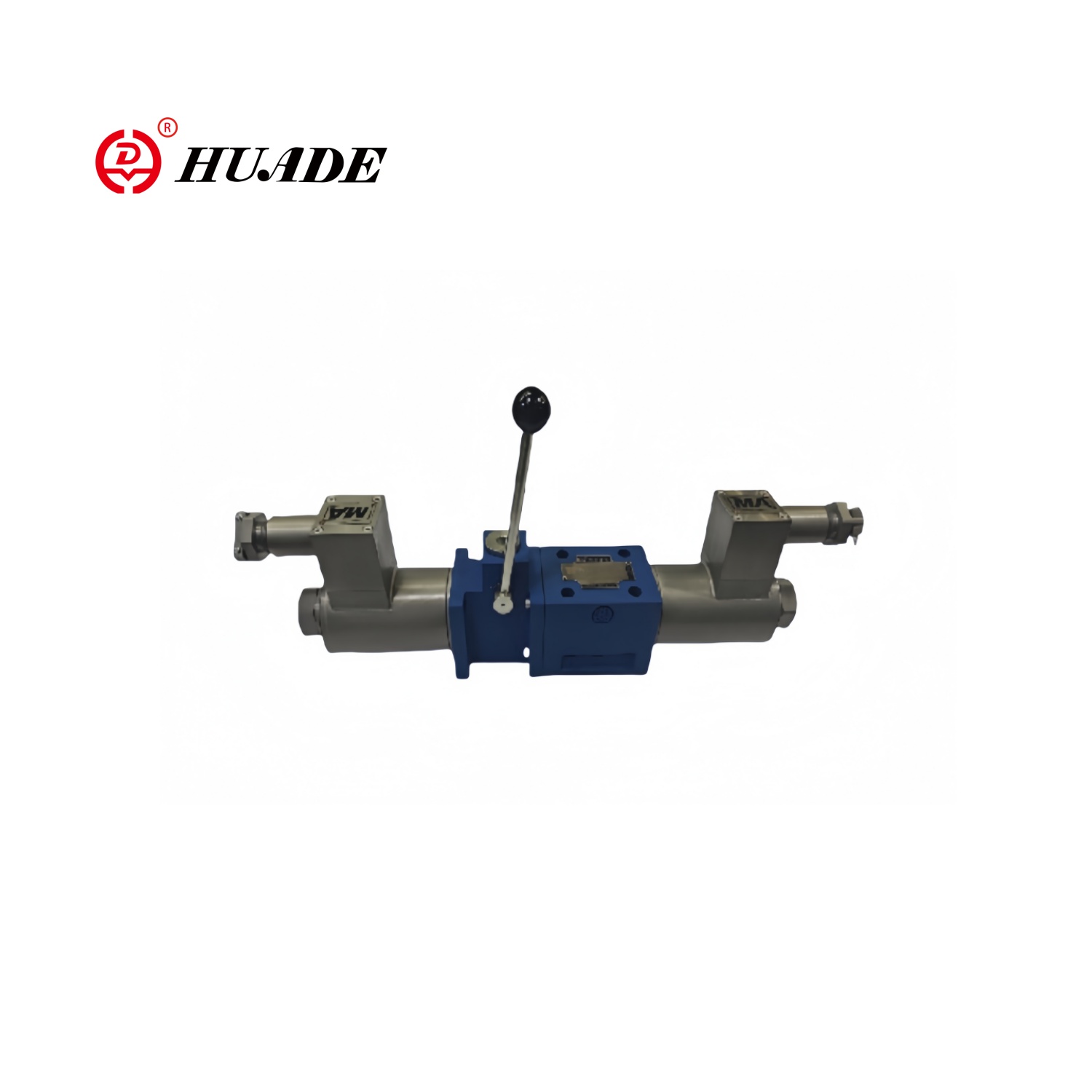

Η ηλεκτρομαγνητική βαλβίδα από την έκρηξη με λαβή 4WEM10

Η ηλεκτρομαγνητική βαλβίδα από την έκρηξη με λαβή έκτακτης ανάγκης 4WEM10 είναι μια βιομηχανική βαλβίδα ειδικά σχεδιασμένη για εύφλεκτα και εκρηκτικά περιβάλλοντα. Η κοινή τάση της ηλεκτρομαγνητικής βαλβίδας 4WEM10 είναι 24VDC ή 220VAC, και το πηνίο από την έκρηξη πρέπει να ταιριάζει με την επιτόπια τροφοδοσία. Όταν ο αυτόματος έλεγχος αποτύχει, η λαβή έκτακτης ανάγκης μπορεί γρήγορα να κόψει ή να ανοίξει τη βαλβίδα για να αποφευχθεί η διαρροή ή η έκρηξη.

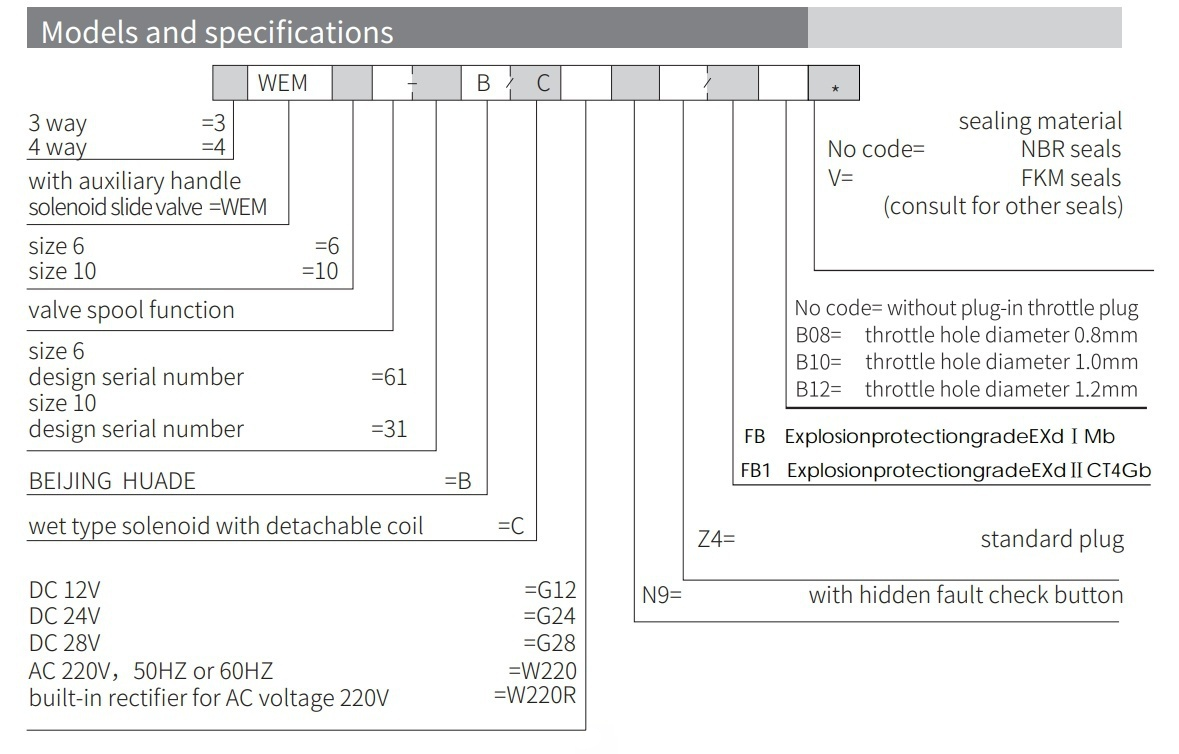

Παράμετρος προϊόντος της βαλβίδας ηλεκτρομαγνητικής βαλβίδας ανθεκτικής έκρηξης με λαβή 4WEM10

Χαρακτηριστικό προϊόντος και εφαρμογή της ηλεκτρομαγνητικής βαλβίδας από την έκρηξη με λαβή 4WEM10

Χαρακτηριστικά:

▶ Μέγεθος 6 έως 10

▶ Μέγιστη πίεση εργασίας 350 bar

▶ Μέγιστος ρυθμός ροής εργασίας 120 l/min

▶ Το άνοιγμα, το κλείσιμο και η κατεύθυνση της ροής που ελέγχεται από την ηλεκτρομαγνητική βαλβίδα και το εγχειρίδιο

◆ Η ηλεκτρομαγνητική ηλεκτρομαγνητική βαλβίδα με αποσπώμενο πηνίο

▶ Η ηλεκτρομαγνητική βαλβίδα μπορεί να περιστρέφεται 90 °

▶ Υποπληθυσμός τοποθέτηση

Εφαρμογή:

Η βαλβίδα κατεύθυνσης ηλεκτρομαγνητικής βαλβίδας με χειρολαβή έκτακτης ανάγκης 4WEM10 χρησιμοποιείται ευρέως σε συστήματα διυλιστηρίων και χημικών εγκαταστάσεων, σταθμών διανομής αερίου, αγωγών εισαγωγής και εξαγωγής δεξαμενών αποθήκευσης ΥΦΑ, συστήματα εκχύλισης αέριο άνθρακα και υπόγειων αγωγών εξαερισμού.

Τμήμα και σύμβολο της ηλεκτρομαγνητικής βαλβίδας ανθεκτικότητας στην έκρηξη με λαβή 4WEM10

Η βαλβίδα κατεύθυνσης τύπου WEMM είναι μια κατευθυντική βαλβίδα καρούλι που λειτουργεί με ηλεκτρομαγνητική βαλβίδα και χειρολαβή λειτουργίας. Ελέγχει το άνοιγμα, το κλείσιμο και την κατεύθυνση ροής της ροής υγρού.

Η ηλεκτρομαγνητική βαλβίδα από την έκρηξη με λαβή 4WEM10 αποτελείται κυρίως από ένα σώμα βαλβίδας (1), μία ή δύο ηλεκτρομαγνητικές ηλεκτρομαγνητικές βαλβίδες (2), ένα καρούλι βαλβίδας (3), ένα ελατήριο επαναφοράς (4) και μια συσκευή χειροκίνητου ελέγχου.

Λειτουργία ηλεκτρομαγνητικής βαλβίδας:

Όταν δεν υπάρχει ισχύς, το καρούλι της βαλβίδας (3) βρίσκεται στην ουδέτερη ή αρχική θέση κάτω από τη δράση του ελατηρίου επιστροφής. Όταν η δύναμη της ηλεκτρομαγνητικής βαλβίδας (2) δρα στο καρούλι της βαλβίδας (3), ωθείται από τη θέση ανάπαυσης στην τερματική θέση. Με αυτόν τον τρόπο, το έλαιο πίεσης διεξάγεται από P σε Α και Β έως Τ, ή από το Ρ έως Β και από Α έως Τ. Μετά την τροφοδοσία της ηλεκτρομαγνητικής βαλβίδας (2), το ελατήριο επιστροφής (4) επιστρέφει το καρούλι της βαλβίδας (3) στην αρχική του θέση.

Βοηθητική λειτουργία λαβής:

Όταν η ηλεκτρομαγνητική βαλβίδα δεν ενεργοποιείται, το καρούλι της βαλβίδας (3) μπορεί να μετακινηθεί με τη λειτουργία της βοηθητικής λαβής. Γυρίστε τη βοηθητική λαβή (5) προς τα δεξιά, έτσι ώστε η δύναμη λειτουργίας να διέρχεται από τον περιστρεφόμενο άξονα (6). Ο πυρήνας της βαλβίδας σφαίρας (7) και το μανίκι οδηγού (8) ενεργούν στο καρούλι της βαλβίδας (3), προκαλώντας την μετακίνηση προς τα αριστερά. Όταν η βοηθητική λαβή (5). Όταν επιστρέφει στη μηδενική θέση, το καρούλι της βαλβίδας (3) επιστρέφει στην αρχική θέση κάτω από τη δράση του ελατηρίου επιστροφής (9).

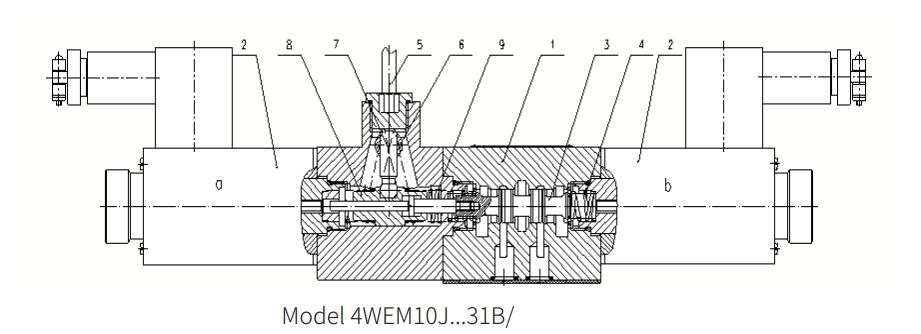

Δομή Η ηλεκτρομαγνητική βαλβίδα από την έκρηξη με λαβή 4WEM10

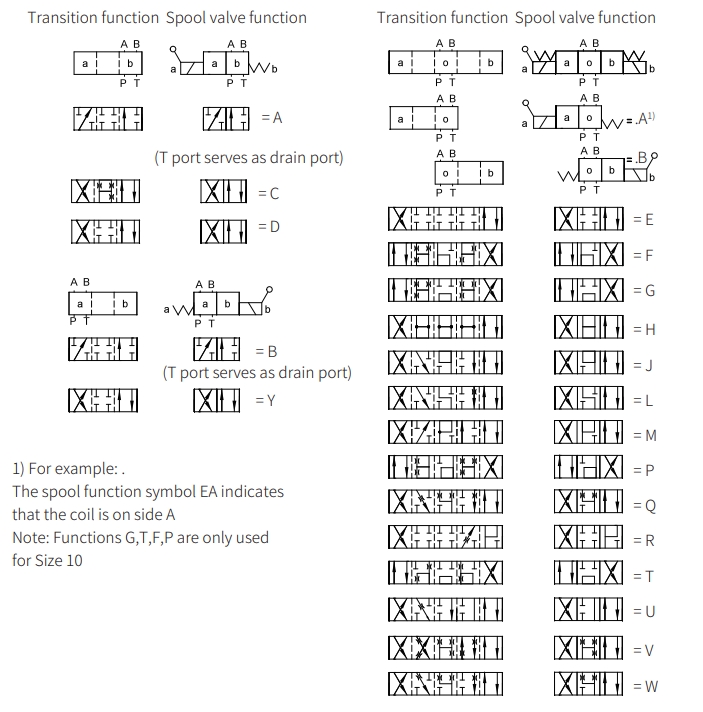

Σύμβολα Η ηλεκτρομαγνητική βαλβίδα από την έκρηξη με λαβή 4WEM10
