Αυτός ο οδηγός θα σας καθοδηγήσει σε όλα όσα πρέπει να γνωρίζετε σχετικά με τη ρύθμιση αυτών των σημαντικών βαλβίδων, χρησιμοποιώντας απλούς όρους που μπορεί να καταλάβει ο καθένας.

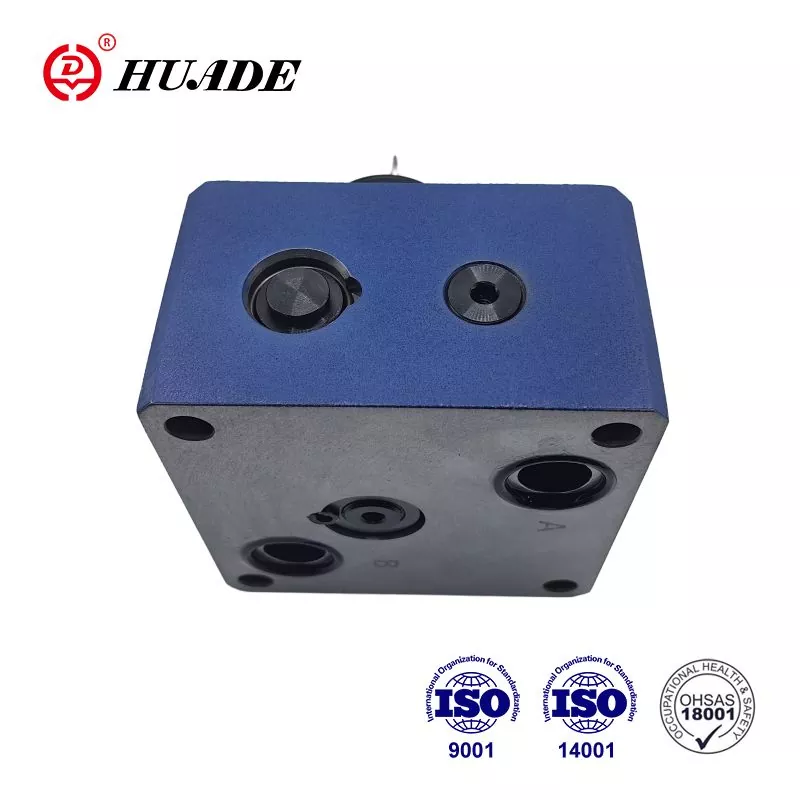

Τι είναι μια βαλβίδα ελέγχου ροής;
Μια βαλβίδα ελέγχου ροής είναι σαν μια βρύση για ένα βιομηχανικό σύστημα. Ελέγχει πόσο υγρό (το οποίο μπορεί να είναι ένα υγρό, ένα αέριο ή ακόμα και ένα λασπώδες μείγμα που ονομάζεται πολτός) κινείται μέσα σε έναν σωλήνα. Ανοίγοντας ή κλείνοντας μια δίοδο στο εσωτερικό της, η βαλβίδα μπορεί:
- Έναρξη ή διακοπήη ροή εντελώς.
- Επιταχύνετε ή επιβραδύνετεΓυρίστε το
- Απευθείαςτη ροή εκεί που πρέπει να πάει.
- Προστατεύωτο σύστημα από υπερβολική πίεση.
Θα βρείτε αυτές τις βαλβίδες σε όλα τα μέρη, από σταθμούς ηλεκτροπαραγωγής και εγκαταστάσεις επεξεργασίας νερού μέχρι τα συστήματα θέρμανσης και ψύξης σε μεγάλα κτίρια.
Κοινοί τύποι βαλβίδων ελέγχου ροής
Δεν είναι όλες οι βαλβίδες ίδιες. Ακολουθούν ορισμένοι βασικοί τύποι:
- Βελονοβαλβίδες:Αυτά είναι ιδανικά για πολύ ακριβή, λεπτομερή έλεγχο, ειδικά σε μικρότερους σωλήνες.
- Globe Valves:Καλό για εκκίνηση, διακοπή και στραγγαλισμό (ρύθμιση) της ροής.
- Βαλβίδες αντιστάθμισης πίεσης:Ένας έξυπνος τύπος βαλβίδας που διατηρεί σταθερό τον ρυθμό ροής, ακόμα κι αν αλλάξει η πίεση του συστήματος. Αυτό είναι εξαιρετικά σημαντικό για μηχανές που χρειάζονται σταθερή ταχύτητα.
- Βαλβίδες On/Off (Gate, Ball, Butterfly):Αυτές οι βαλβίδες έχουν σχεδιαστεί για να είναι είτε πλήρως ανοιχτές είτε πλήρως κλειστές. Δεν είναι η καλύτερη επιλογή για ακριβή ρύθμιση ροής.
Ένας οδηγός βήμα προς βήμα για τη ρύθμιση μιας βαλβίδας ελέγχου ροής
Η ρύθμιση μιας βαλβίδας αλλάζει το μέγεθος του ανοίγματος από το οποίο διέρχεται το υγρό. Ένα μικρότερο άνοιγμα σημαίνει λιγότερη ροή και ένα μεγαλύτερο άνοιγμα σημαίνει περισσότερη ροή. Ο τρόπος με τον οποίο κάνετε αυτή τη ρύθμιση εξαρτάται από το αν η βαλβίδα είναι χειροκίνητη, πνευματική (αεροκίνητη) ή ηλεκτρική.
1. Ρύθμιση χειροκίνητων βαλβίδων
Οι χειροκίνητες βαλβίδες είναι οι απλούστερες. Τα ρυθμίζετε με το χέρι χρησιμοποιώντας τροχό, πόμολο ή βίδα.
Για μια βελόνα βαλβίδα:
- Βρείτε τη βίδα ρύθμισης.
- Γυρίστε τοδεξιόστροφοςγια να γίνει το άνοιγμα μικρότερο και να μειωθεί η ροή.
- Γυρίστε τοαριστερόστροφαγια να μεγαλώσει το άνοιγμα και να αυξήσει τη ροή.
- Κάντε μικρές στροφές (όπως το 1/8 του πλήρους κύκλου) και παρακολουθήστε πώς ανταποκρίνεται το σύστημα.
- Μόλις το κάνετε σωστά, σφίξτε το παξιμάδι κλειδώματος για να μην αλλάξει τυχαία.
Για μια βαλβίδα Globe:
- Χρησιμοποιήστε τοχειροτροχόςγια να μετακινήσετε το εσωτερικό βύσμα πάνω ή κάτω.
- Περιστρέφοντάς το θα τοποθετήσετε το βύσμα κάπου μεταξύ πλήρως ανοιχτού και πλήρως κλειστού για να λάβετε τον ρυθμό ροής που θέλετε.
Καθαρίστε τη βαλβίδα και ελέγξτε για φθαρμένα μέρη.
Οι πνευματικές βαλβίδες χρησιμοποιούν πεπιεσμένο αέρα για να κινηθούν. Η ρύθμιση συχνά περιλαμβάνει τον έλεγχο της ροής αέρα προς τον ενεργοποιητή της βαλβίδας (το τμήμα που την κινεί φυσικά).
- Εντοπίστε τοΕντοπίστε τοστον ενεργοποιητή.
- Γυρίστε τη βίδααριστερόστροφαγια να μπει περισσότερο αέρας, γεγονός που κάνει τη βαλβίδα να ανοίγει ή να κλείνει πιο γρήγορα.
- Ορισμένες σύγχρονες πνευματικές βαλβίδες διαθέτουν ψηφιακές οθόνες που διευκολύνουν τη ρύθμιση και την επανάληψη της ακριβούς ροής που χρειάζεστε.
- Να κλειδώνετε πάντα το κουμπί ρύθμισης όταν τελειώσετε.
3. Ρύθμιση ηλεκτρικών βαλβίδων
Οι ηλεκτρικές βαλβίδες χρησιμοποιούν έναν ηλεκτρικό κινητήρα (ενεργοποιητή) για να κάνουν ρυθμίσεις. Αυτά είναι συχνά τα πιο ακριβή και μπορούν να ελεγχθούν από έναν υπολογιστή.
Απλή ρύθμιση πόμολο/βίδα:
Ορισμένες ηλεκτρικές βαλβίδες έχουν ένα απλό πόμολο που μπορείτε να περιστρέψετε δεξιόστροφα για να μειώσετε τη ροή και αριστερόστροφα για να την αυξήσετε.
Προσαρμογή βάσει λογισμικού:
- Για συστήματα υψηλής τεχνολογίας, συνδέετε έναν φορητό υπολογιστή στον ενεργοποιητή της βαλβίδας.
- Χρησιμοποιώντας ειδικό λογισμικό, μπορείτε να πείτε στη βαλβίδα ακριβώς πόσο μακριά να ανοίξει ή να κλείσει.
- Μπορείτε να ορίσετε όρια, να ορίσετε τι θα συμβεί αν χάσει σήμα και να αποκτήσετε πολύ ακριβή έλεγχο. Αυτό είναι σύνηθες σε πολύπλοκα βιομηχανικά περιβάλλοντα.
Τεχνική σημείωση: Πώς το άνοιγμα της βαλβίδας επηρεάζει την ταχύτητα ροής
Για τους μηχανικούς και τους τεχνικούς αγοραστές, είναι χρήσιμο να κατανοήσουν τους αριθμούς πίσω από την προσαρμογή. Ο ρυθμός ροής δεν σχετίζεται μόνο με το πόσο ανοίγετε τη βαλβίδα. εξαρτάται επίσης από τη διαφορά πίεσης στη βαλβίδα.
- Μονάδες ροής:Η ροή μετριέται συνήθως σε GPM (γαλόνια ανά λεπτό) ή L/min (λίτρα ανά λεπτό).
- Η τιμή βιογραφικού:Κάθε βαλβίδα έχει μια βαθμολογία που ονομάζεται συντελεστής ροής (Cv). Αυτός ο αριθμός σας λέει πόσα GPM νερού θα ρέει μέσω της βαλβίδας όταν είναι πλήρως ανοιχτή με πτώση πίεσης 1 PSI. Ένα υψηλότερο Cv σημαίνει μεγαλύτερη ικανότητα ροής. Το μετρικό ισοδύναμο είναι η τιμή Kv.
- Συνδυάζοντας το:Όταν ρυθμίζετε μια βαλβίδα ελέγχου ροής, αλλάζετε την πραγματική τιμή Cv της σε αυτή τη θέση. Για να επιτύχετε έναν στόχο ροής, πρέπει να λάβετε υπόψη την πίεση του συστήματος. Για παράδειγμα, εάν χρειάζεστε ροή 20 GPM σε ένα σύστημα με πτώση πίεσης 50 PSI, θα περιστρέψετε αργά τη λαβή της βαλβίδας και θα παρακολουθήσετε έναν μετρητή ροής μέχρι να χτυπήσει τον στόχο σας. Μια μικρή, σταδιακή προσαρμογή είναι πάντα η καλύτερη προσέγγιση.
Πρώτα η ασφάλεια! Σημαντικοί κανόνες για τη ρύθμιση των βαλβίδων
Η εργασία με βιομηχανικά συστήματα μπορεί να είναι επικίνδυνη. Να ακολουθείτε πάντα αυτούς τους κανόνες ασφαλείας:
- ΠΟΤΕ ΜΗΝ ρυθμίζετε μια βαλβίδα ενώ το σύστημα είναι υπό πίεση.Αυτό είναι εξαιρετικά επικίνδυνο και μπορεί να προκαλέσει σοβαρό τραυματισμό.
- Πάντα να αποσυμπιέζετε το σύστημα πρώτα.Ακολουθήστε τις διαδικασίες lockout/tagout του χώρου εργασίας σας για να βεβαιωθείτε ότι κανείς δεν μπορεί να το ενεργοποιήσει ξανά ενώ εργάζεστε.
- Φοράτε τον κατάλληλο εξοπλισμό ασφαλείας,Pomalšie (~100 – 150 ms)
- Μην χρησιμοποιείτε κλειδί ή ράβδο εξαπάτησηςσε χειροτροχό εκτός και αν οι οδηγίες του κατασκευαστή λένε ότι είναι εντάξει. Μπορείς να σπάσεις τη βαλβίδα.
- Κάντε τις προσαρμογές αργά και σταδιακάΈνας οδηγός βήμα προς βήμα για τη ρύθμιση μιας βαλβίδας ελέγχου ροής
Κοινά προβλήματα και πώς να τα διορθώσετε
Ακόμη και με τέλεια προσαρμογή, τα πράγματα μπορεί να πάνε στραβά. Εδώ είναι μερικά κοινά ζητήματα:
- Ασυνεπής ροή:Αυτό μπορεί να προκληθεί από βρωμιά στη βαλβίδα, φθαρμένα μέρη ή κακή ρύθμιση.Διορθώνω:Καθαρίστε τη βαλβίδα και ελέγξτε για φθαρμένα μέρη.
- Διαρροές:Συνήθως προκαλείται από παλιές, φθαρμένες σφραγίδες.Διορθώνω:Αντικαταστήστε τις σφραγίδες.
- Κόλλημα βαλβίδας:Η βρωμιά, η σκουριά ή η έλλειψη λίπανσης μπορεί να προκαλέσουν το κόλλημα της βαλβίδας.Διορθώνω:Καθαρίστε και λιπάνετε τη βαλβίδα.
- Δυνατός θόρυβος:Αυτό μπορεί να είναι σημάδι ενός σοβαρού προβλήματος όπως η σπηλαίωση (όταν οι μικροσκοπικές φυσαλίδες καταρρέουν με μεγάλη δύναμη), το οποίο μπορεί να καταστρέψει τη βαλβίδα.Διορθώνω:Αυτό συχνά σημαίνει ότι η βαλβίδα δεν έχει το σωστό μέγεθος ή τύπο για την εργασία. Συμβουλευτείτε έναν ειδικό.
Γιατί έχει σημασία η σωστή προσαρμογή
Το να αφιερώνετε χρόνο για να ρυθμίσετε σωστά μια βαλβίδα ελέγχου ροής έχει τεράστια οφέλη:
Κατανοώντας το σύστημά σας και ακολουθώντας αυτά τα βήματα, μπορείτε να βεβαιωθείτε ότι οι βαλβίδες ελέγχου ροής σας κάνουν τέλεια τη δουλειά τους, διατηρώντας τις λειτουργίες σας ασφαλείς και αποτελεσματικές.
