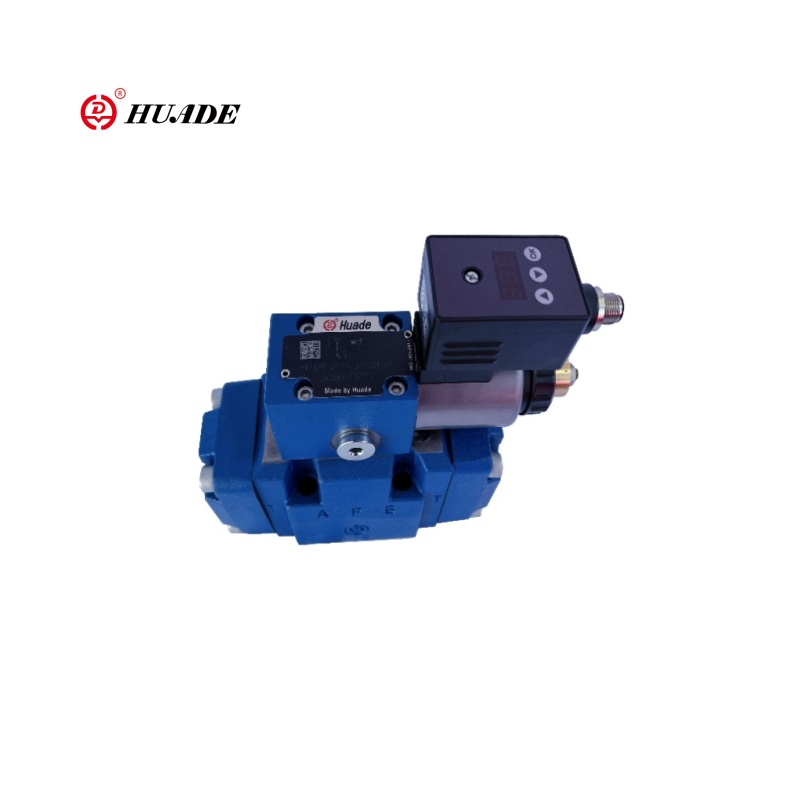

Αναλογική βαλβίδα μείωσης της πίεσης 3DREM-7X

Το 3DREM-7X είναι μια τρισδιάστατη βαλβίδα αναλογικής πίεσης που λειτουργεί με πιλότο. Σε σύγκριση με τη σειρά 3DRE/3DREE. Η βαλβίδα μείωσης της αναλογικής πίεσης 3DREM-7X έχει καλύτερους ενσωματωμένους αισθητήρες ή διεπαφές επικοινωνίας. Η συνάρτηση πυρήνα της βαλβίδας 3DREM-7X είναι ο έλεγχος της πίεσης εξόδου με ηλεκτρικό αναλογικό τρόπο. Μπορεί να επιτύχει ρύθμιση πίεσης + εκφόρτωση μέσω δομής τριών κατευθύνσεων (P → A, A → T). Η βαλβίδα μείωσης της αναλογικής πίεσης 3DREM-7X είναι κατάλληλη για συστήματα υψηλής ακρίβειας και υψηλής δυναμικής υδραυλικής ελέγχου.

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης 3DREM-7X

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης 3DREM-7X

Χαρακτηριστικά:

▶ Έκδοση 3 δρόμων

▶ Λειτουργία με αναλογική ηλεκτρομαγνητική βαλβίδα με περιστρεφόμενο πηνίο

▶ για τη τοποθέτηση της υποπτεία

▶ Πρότυπο μεταφοράς σύμφωνα με το ISO 4401

▶ Μέγιστος περιορισμός πίεσης, προαιρετικός

▶ Βαλβίδα και ηλεκτρονικά ελέγχου από μία μόνο πηγή

▶ Ενσωματωμένα ηλεκτρονικά (OBE) (τύπος HD-3DRE (m) e):

- Μικρή ανοχή στην κατασκευή της καμπύλης χαρακτηριστικής πίεσης της τιμής εντολών

▶ Εξωτερικά ηλεκτρονικά ελέγχου (τύπος HD-3DRE (m)

▶ Καμπύλη χαρακτηριστικής πίεσης γραμμικής εντολής

Εφαρμογή:

Η αναλογική βαλβίδα μείωσης της πίεσης 3DREM-7X είναι κατάλληλη για υψηλής ακρίβειας, υψηλής δυναμικής, ευφυούς υδραυλικού συστήματος, ειδικά για τις ακόλουθες περιπτώσεις: περιστάσεις που απαιτούν ηλεκτρική αναλογική ρύθμιση + γρήγορη εκφόρτωση, αυτοματοποιημένες γραμμές παραγωγής ενσωματωμένες με ελεγκτές PLC/PID και εξακολουθούν να επιτυγχάνουν αξιόπιστο έλεγχο σε Harsh Environments (υψηλής θερμοκρασίας, θερμοκρασία, εκδήλωση-από-proof).

Λειτουργία και τμήμα της βαλβίδας μείωσης της αναλογικής πίεσης 3DREM-7X

Λειτουργία, ενότητα

Οι τύποι βαλβίδων 3DRE (M) και 3DRE (M) E είναι ηλεκτρικά πιλοτικές βαλβίδες μείωσης της πίεσης 3 κατευθύνσεων με περιορισμό πίεσης του ενεργοποιητή.

Χρησιμοποιούνται για μείωση (P έως Α) και περιορισμό (Α έως Τ) μιας πίεσης του συστήματος.

Ρύθμιση

Οι βαλβίδες αποτελούνται από δύο κύρια συγκροτήματα:

◆ Η βαλβίδα ελέγχου πιλοτικού ελέγχου (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2), προαιρετικά με μέγιστο περιορισμό πίεσης (15)

▶ Κύρια βαλβίδα (3) με κύριο καρούλι ελέγχου (4)

Λειτουργία

◆ Η εξαρτώμενη από την τιμή της αξίας της πίεσης που πρέπει να μειωθεί στη θύρα Α μέσω της βαλβίδας ελέγχου πιλότου (1).

▶ Με τη θύρα P, τα ελατήρια (5) και (6) κρατούν το κύριο καρούλι ελέγχου (4) στην κεντρική του θέση.

Με αυτόν τον τρόπο, εμποδίζεται ένα άλμα εκκίνησης στον ενεργοποιητή.

▶ Πυροβολημένο υγρό ρέει από την οπή (7) μέσω του ελεγκτή ροής (8), μέσω του θαλάμου ελέγχου (11) στο κενό πεταλούδας (9), μέσω της γραμμής (10) στη θύρα Y. Αυτή η σύνδεση πρέπει να οδηγείται στη δεξαμενή με μηδενική πίεση.

Μείωση της πίεσης

▶ Η συσσώρευση της πιλοτικής πίεσης στον θάλαμο ελέγχου (11) ως συνάρτηση της τιμής εντολών.

▶ Η συσσώρευση πίεσης στον θάλαμο άνοιξης (13) μέσω του ακροφυσίου (12) και της κίνησης του κύριου καρουλιού ελέγχου (4) στα δεξιά.

Το υδραυλικό υγρό ρέει από το Ρ έως το Α.

▶ Η πίεση του ενεργοποιητή στη θύρα Α είναι διαθέσιμη στο θάλαμο της άνοιξης (14).

▶ Η αύξηση της πίεσης στη θύρα Α στην καθορισμένη πίεση της βαλβίδας ελέγχου πιλοτικής (1) οδηγεί στην κίνηση του κύριου καρούλι (4) προς τα αριστερά. Η πίεση στη θύρα Α είναι σχεδόν ταυτόσημη με την πίεση καθορισμένου στη βαλβίδα ελέγχου πιλότου (1).

Περιορισμός πίεσης

▶ Εάν η πίεση στη θύρα Α υπερβαίνει την οριακή πίεση της βαλβίδας ελέγχου πιλοτικής (1), το κύριο καρούλι ελέγχου (4) μετακινείται προς τα αριστερά.

▶ Αυτό ανοίγει τη σύνδεση από Α έως Τ και περιορίζει την πίεση που εκκρεμεί στη θύρα Α στην τιμή καθορισμένης εντολής.

Πληκτρολογήστε HD-3DREE και HD-3DREME (με ενσωματωμένα ηλεκτρονικά (OBE))

Όσον αφορά τη λειτουργία και τη ρύθμιση, αυτές οι βαλβίδες αντιστοιχούν σε τύπους HD-3DRE και HD-3DREM.AT Η πιλοτική βαλβίδα ελέγχου, υπάρχει επιπλέον στέγαση (17) με τα ηλεκτρονικά ελέγχου.

Η τάση τιμής τροφοδοσίας και εντολής εφαρμόζεται στον σύνδεσμο (18).

Στο εργοστάσιο, η καμπύλη χαρακτηριστικής πίεσης της τιμής εντολών ρυθμίζεται με ελάχιστη ανοχή στην κατασκευή. Για περισσότερες πληροφορίες, ανατρέξτε στη σελίδα 9.
