Αναλογική βαλβίδα ανακούφισης πίεσης DBEM

Ως εταιρεία διανομής του Huade Hydraulic, η Huafilter προμηθεύει την αναλογική βαλβίδα ανακούφισης της πίεσης Huade. Στα πρώτα χρόνια του, ο Huade Hydraulic είχε δύο μακροπρόθεσμες συνεργασίες με τον Rexroth, που διαρκεί επτά χρόνια. Μετά από αυτό, η Huade Hydraulic εισήγαγε την προηγμένη τεχνολογία παραγωγής από την Rexroth, επιτρέποντας στην αναλογική βαλβίδα της να είναι πλήρως εναλλάξιμη με εκείνες του Rexroth, αλλά σε χαμηλότερη τιμή.

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Η πιλοτική αναλογική βαλβίδα ανακούφισης DBEM είναι μια πιλοτική βαλβίδα ανακούφισης εξοπλισμένη με ενσωματωμένο ηλεκτρονικό συστατικό (OBE). Χρησιμοποιείται κυρίως για τον περιορισμό της πίεσης λειτουργίας των υδραυλικών συστημάτων και την παροχή σκαλοπατιών της πίεσης του συστήματος μέσω σήματος ηλεκτρικού ελέγχου. Αυτή η αναλογική βαλβίδα διαθέτει ακριβή χαρακτηριστικά ελέγχου, σταθερή πίεση και καλή δυναμική απόκριση, καθιστώντας την ευρέως χρησιμοποιούμενη σε διάφορα υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο πίεσης.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ανακούφισης πίεσης DBEM

Υδραυλικά δεδομένα
Θύρες πίεσης max.operating A. b και x (MPa)	31.5
Πίεση επιστροφής (MPa)	Θύρα y, ξεχωριστή και μηδενική πίεση στη δεξαμενή
Μέγιστο. Παρέχουσα πίεση (MPa)	5.
Min. Παρέχουσα πίεση (MPa)	Δείτε χαρακτηριστικές καμπύλες
Μέγιστο. Ασφάλεια πίεσης (MPA)	κατάλληλη πίεση
	5	10	20	31.5
	1 έως 6²	1 έως 12²	1 έως 22²	1 έως 34²
Μέγιστο. ροή (l/min)	10	20	30
	200	400	600
Πιλοτική ροή (l/min)	0,7 έως 2
Γραμμικότητα (%)	± 3,5
Επαναληψιμότητα (%)	<± 2
Τυπική παραλλαγή (%)	<± 2 max. πίεση
Υστέρηση (%)	Με κύμα ± 1,5 του max.pressure. χωρίς υπερύθυνση ± 4,5 του max.Pressure
Χρόνος μεταγωγής	30 έως 150
Υγρό πίεση	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Περιοχή ιξώδους (mm2/s)	2.8 έως 380
Εύρος θερμοκρασίας υγρού πίεσης (℃)	-20 έως+70
Βαθμός μόλυνσης (μm)	≤20 (σύσταση 10)

Ηλεκτρικά τεχνικά δεδομένα
Ενισχυτής	VT-200G40 που παρέχεται με βαλβίδα μαζί
Τάση τροφοδοσίας	ΫΟ
Ρεύμα min.control (α)	0.1
Max.control currenl (a)	0.8
Αντίσταση πηνίου (ω）	Η ψυχρή τιμή στα 20 ℃ είναι 19,5. Η τιμή max.wam είναι 28.8
Εύρος θερμοκρασίας υγρού πίεσης (℃)	+50
Κατάσταση εργασίας	Συνεχίζω
Προστασία βαλβίδων	IP65
Ηλεκτρικές συνδέσεις	βύσμα

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ανακούφισης πίεσης DBEM

Χαρακτηριστικά:

▶ για τη τοποθέτηση της υποπτεία

▶ Εμπλοκή σε μπλοκ

▶ Προαιρετικός πρόσθετος περιορισμός μέγιστου μέγιστου πίεσης μέσω βαλβίδας ελέγχου πιλοτικού ελατηρίου φορτωμένου ελατηρίου

▶ Βαλβίδα και ηλεκτρονικό έλεγχο σχηματίζουν μία πηγή

Εφαρμογή:

Η πιλοτική λειτουργία αναλογικής βαλβίδας ανακούφισης DBEM χρησιμοποιείται ευρέως σε διάφορα υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο πίεσης, όπως μηχανές χύτευσης με έγχυση, μηχανές χύτευσης και υδραυλικές πιέσεις. Σε αυτές τις εφαρμογές, η βαλβίδα DBEM εξασφαλίζει σταθερή λειτουργία του υδραυλικού συστήματος και βελτιώνει την αποτελεσματικότητα της παραγωγής.

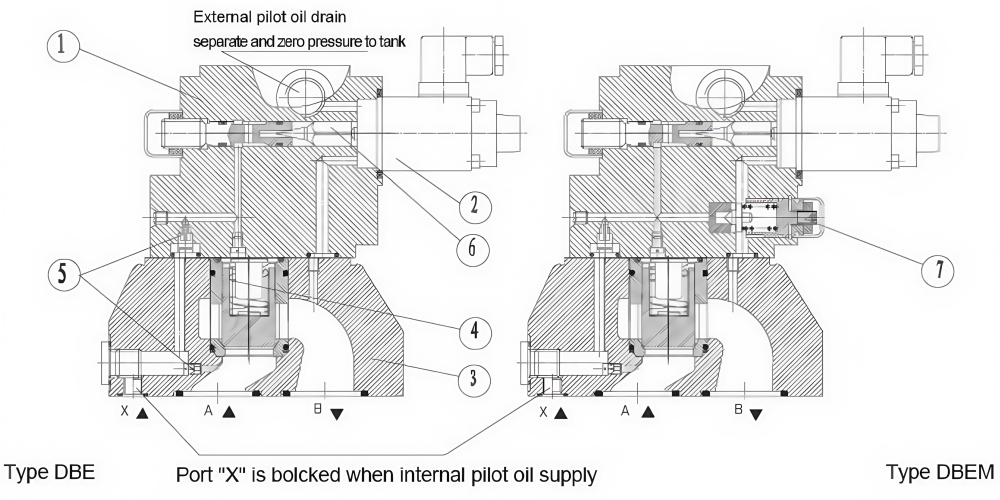

Λειτουργία και τμήμα της αναλογικής βαλβίδας ανακούφισης πίεσης DBE

Αυτές οι βαλβίδες αποτελούνται βασικά από τη βαλβίδα ελέγχου πιλοτικού ελέγχου (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2) και την κύρια βαλβίδα (3) με κύριο ένθετο καρούλι (4).

Πληκτρολογήστε DBE:

Η ρύθμιση της πίεσης εξαρτάται από την τιμή εντολής που εξαρτάται από μια αναλογική ηλεκτρομαγνητική βαλβίδα (2). Η πίεση που υπάρχει στη θύρα Α ενεργεί στην κάτω πλευρά του κύριου καρουλιού (4). Ταυτόχρονα, αυτή η πίεση λειτουργεί στην πλευρά που φορτώνεται από το ελατήριο του κύριου καρούλι (4) μέσω των στόχων (5). Η υδραυλική δύναμη δρα στο Pilot Poppet (6). Όταν η υδραυλική δύναμη έρχεται η δύναμη της ηλεκτρομαγνητικής βαλβίδας, τότε ανοίγει το Pilot Poppet (6). Λόγω του γεγονότος ότι το πιλοτικό λάδι μπορεί τώρα να ρέει στη δεξαμενή μέσω της θύρας Υ, εμφανίζεται πτώση πίεσης στο κύριο καρούλι (4) που δρα στο κύριο καρούλι και το ανυψώνει ενάντια στη δύναμη του ελατηρίου επιστροφής. Η σύνδεση από το Α σε Β ανοίγει και δεν υπάρχει πλέον αύξηση της πίεσης

Πληκτρολογήστε DBEM:

Προαιρετικά η βαλβίδα μπορεί να παρασχεθεί με πρόσθετη βαλβίδα ελέγχου πιλοτικού ελατηρίου για μέγιστη ασφάλεια πίεσης (περιττή ασφάλεια πίεσης)

Δομή του Αναλογική βαλβίδα ανακούφισης πίεσης DBEM

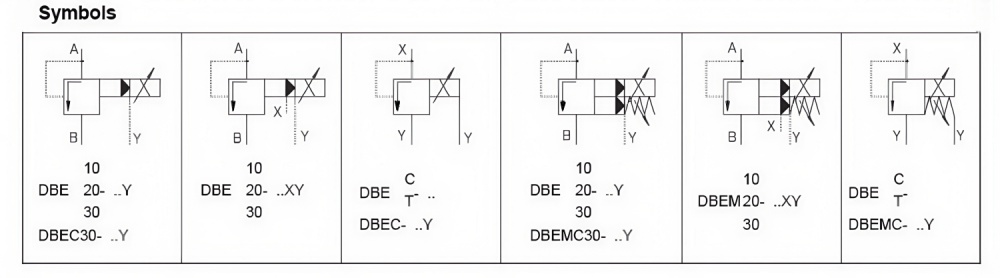

Σύμβολο της αναλογικής βαλβίδας ανακούφισης πίεσης DBEM
