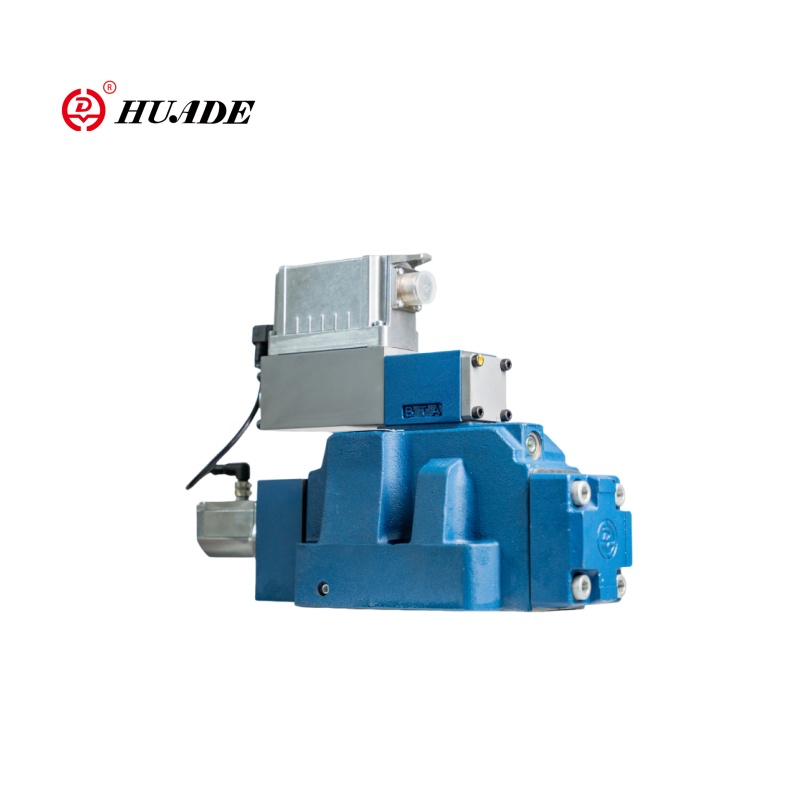

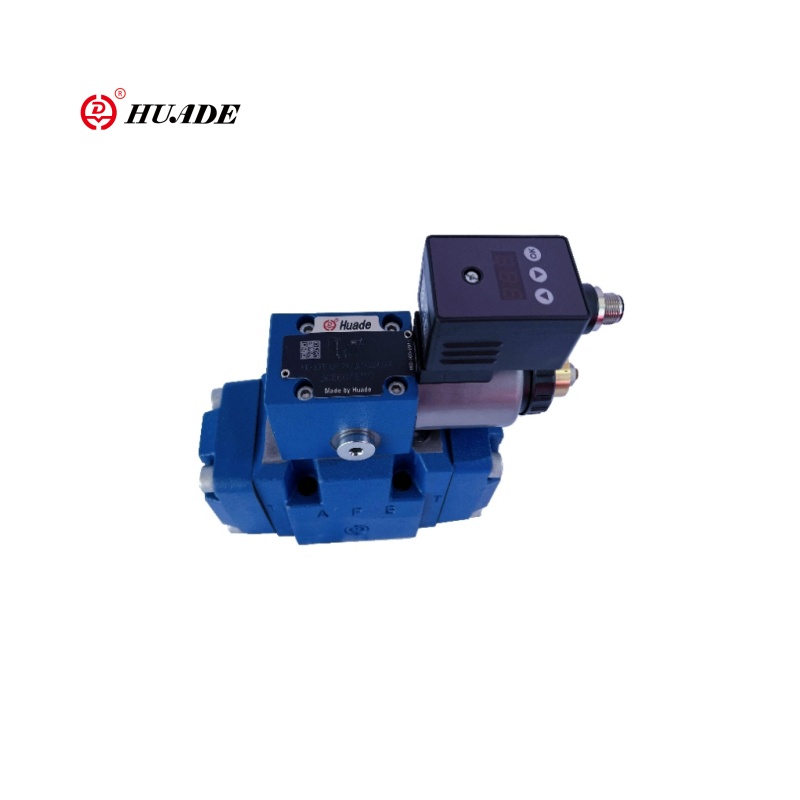

Αναλογική βαλβίδα μείωσης πίεσης 3DREE-7X

Η τρισδιάστατη πιλοτική αναλογική βαλβίδα μείωσης της πίεσης 3DREE-7X είναι ένα αναβαθμισμένο ή τροποποιημένο μοντέλο της σειράς 3DRE βαλβίδων, με υψηλότερη ακρίβεια ελέγχου ή πρόσθετες λειτουργίες (όπως ολοκληρωμένη ηλεκτρονική μονάδα ελέγχου). Η βασική λειτουργία αυτής της αναλογικής βαλβίδας είναι να ρυθμίσει την πίεση της εξόδου αναλογικά μέσω ηλεκτρικών σημάτων και να επιτευχθεί έλεγχος πίεσης και εκφόρτωση μέσω του τρισδιάστατου σχεδιασμού (P → A, A → T), το οποίο είναι κατάλληλο για υδραυλικά συστήματα που απαιτούν δυναμική και υψηλής ρύθμισης πίεσης.

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης 3DRE-7X

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης 3DREE-7X

Χαρακτηριστικά:

▶ Έκδοση 3 δρόμων

▶ Λειτουργία με αναλογική ηλεκτρομαγνητική βαλβίδα με περιστρεφόμενο πηνίο

▶ για τη τοποθέτηση της υποπτεία

▶ Πρότυπο μεταφοράς σύμφωνα με το ISO 4401

▶ Μέγιστος περιορισμός πίεσης, προαιρετικός

▶ Βαλβίδα και ηλεκτρονικά ελέγχου από μία μόνο πηγή

▶ Ενσωματωμένα ηλεκτρονικά (OBE) (τύπος HD-3DRE (m) e):

- Μικρή ανοχή στην κατασκευή της καμπύλης χαρακτηριστικής πίεσης της τιμής εντολών

▶ Εξωτερικά ηλεκτρονικά ελέγχου (τύπος HD-3DRE (m)

▶ Καμπύλη χαρακτηριστικής πίεσης γραμμικής εντολής

Εφαρμογή:

Η βαλβίδα μείωσης της αναλογικής πίεσης 3DREE-7X χρησιμοποιείται κυρίως σε βιομηχανικούς αυτοματισμούς και μηχανήματα, εκσκαφείς/φορτωτές, παγκάκια δοκιμών υδραυλικών εξαρτημάτων, συστήματα βήματος παραγωγής αιολικής ενέργειας.

Λειτουργία και τμήμα της βαλβίδας μείωσης της αναλογικής πίεσης 3DREE-7X

Λειτουργία, ενότητα

Οι τύποι βαλβίδων 3DRE (M) και 3DRE (M) E είναι ηλεκτρικά πιλοτικές βαλβίδες μείωσης της πίεσης 3 κατευθύνσεων με περιορισμό πίεσης του ενεργοποιητή.

Χρησιμοποιούνται για μείωση (P έως Α) και περιορισμό (Α έως Τ) μιας πίεσης του συστήματος.

Ρύθμιση

Οι βαλβίδες αποτελούνται από δύο κύρια συγκροτήματα:

◆ Η βαλβίδα ελέγχου πιλοτικού ελέγχου (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2), προαιρετικά με μέγιστο περιορισμό πίεσης (15)

▶ Κύρια βαλβίδα (3) με κύριο καρούλι ελέγχου (4)

Λειτουργία

◆ Η εξαρτώμενη από την τιμή της αξίας της πίεσης που πρέπει να μειωθεί στη θύρα Α μέσω της βαλβίδας ελέγχου πιλότου (1).

▶ Με τη θύρα P, τα ελατήρια (5) και (6) κρατούν το κύριο καρούλι ελέγχου (4) στην κεντρική του θέση.

Με αυτόν τον τρόπο, εμποδίζεται ένα άλμα εκκίνησης στον ενεργοποιητή.

▶ Πυροβολημένο υγρό ρέει από την οπή (7) μέσω του ελεγκτή ροής (8), μέσω του θαλάμου ελέγχου (11) στο κενό πεταλούδας (9), μέσω της γραμμής (10) στη θύρα Y. Αυτή η σύνδεση πρέπει να οδηγείται στη δεξαμενή με μηδενική πίεση.

Μείωση της πίεσης

▶ Η συσσώρευση της πιλοτικής πίεσης στον θάλαμο ελέγχου (11) ως συνάρτηση της τιμής εντολών.

▶ Η συσσώρευση πίεσης στον θάλαμο άνοιξης (13) μέσω του ακροφυσίου (12) και της κίνησης του κύριου καρουλιού ελέγχου (4) στα δεξιά.

Το υδραυλικό υγρό ρέει από το Ρ έως το Α.

▶ Η πίεση του ενεργοποιητή στη θύρα Α είναι διαθέσιμη στο θάλαμο της άνοιξης (14).

▶ Η αύξηση της πίεσης στη θύρα Α στην καθορισμένη πίεση της βαλβίδας ελέγχου πιλοτικής (1) οδηγεί στην κίνηση του κύριου καρούλι (4) προς τα αριστερά. Η πίεση στη θύρα Α είναι σχεδόν ταυτόσημη με την πίεση καθορισμένου στη βαλβίδα ελέγχου πιλότου (1).

Περιορισμός πίεσης

▶ Εάν η πίεση στη θύρα Α υπερβαίνει την οριακή πίεση της βαλβίδας ελέγχου πιλοτικής (1), το κύριο καρούλι ελέγχου (4) μετακινείται προς τα αριστερά.

▶ Αυτό ανοίγει τη σύνδεση από Α έως Τ και περιορίζει την πίεση που εκκρεμεί στη θύρα Α στην τιμή καθορισμένης εντολής.

Πληκτρολογήστε HD-3DREE και HD-3DREME (με ενσωματωμένα ηλεκτρονικά (OBE))

Όσον αφορά τη λειτουργία και τη ρύθμιση, αυτές οι βαλβίδες αντιστοιχούν σε τύπους HD-3DRE και HD-3DREM.AT Η πιλοτική βαλβίδα ελέγχου, υπάρχει επιπλέον στέγαση (17) με τα ηλεκτρονικά ελέγχου.

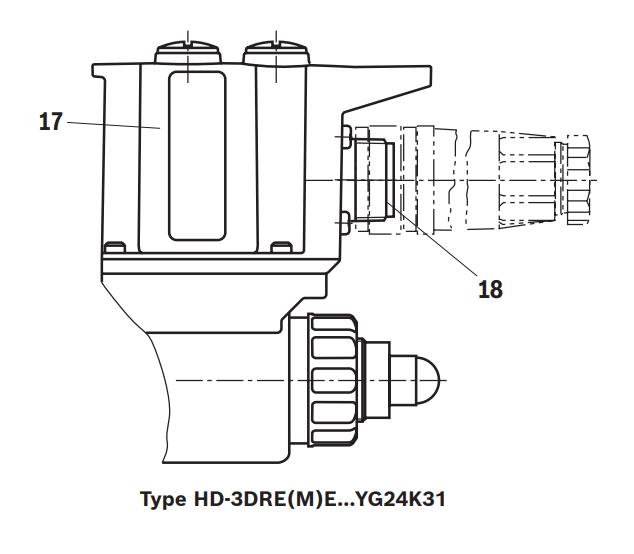

Η τάση τιμής τροφοδοσίας και εντολής εφαρμόζεται στον σύνδεσμο (18).

Στο εργοστάσιο, η καμπύλη χαρακτηριστικής πίεσης της τιμής εντολών ρυθμίζεται με ελάχιστη ανοχή στην κατασκευή. Για περισσότερες πληροφορίες, ανατρέξτε στη σελίδα 9.
