Παρατηρήσατε ποτέ τον υδραυλικό εξοπλισμό σας να αργεί ξαφνικά να σέρνεται; Ή παρατηρήσατε ότι η πίεση του συστήματος νερού σας λειτουργεί περίεργα; Εννέα στις δέκα φορές, ο ένοχος είναι μια βαλβίδα ελέγχου ροής που χρειάζεται λίγη προσοχή. Εάν ξύνετε το κεφάλι σας και αναρωτιέστε πώς να ρυθμίσετε αυτά τα κρίσιμα εξαρτήματα, βρίσκεστε στο σωστό μέρος.
Οι βαλβίδες ελέγχου ροής είναι σαν τα κουμπιά όγκου των συστημάτων υγρών - ελέγχουν πόσο γρήγορα ρέει υγρό ή αέριο μέσα από τους σωλήνες. Ακριβώς όπως η ρύθμιση του cruise control του αυτοκινήτου σας, η σωστή κλήση αυτών των βαλβίδων μπορεί να σημαίνει τη διαφορά μεταξύ ομαλής λειτουργίας και δαπανηρών βλαβών.
Είτε αντιμετωπίζετε προβλήματα ρύθμισης της βαλβίδας σε υδραυλικά συστήματα, είτε διαχειρίζεστε τη ροή του νερού σε βιομηχανικές διεργασίες είτε ρυθμίζετε με ακρίβεια τον πνευματικό εξοπλισμό, αυτός ο πλήρης οδηγός θα σας καθοδηγήσει σε όλα όσα χρειάζεται να γνωρίζετε για την ασφαλή και αποτελεσματική ρύθμιση των βαλβίδων ελέγχου ροής.
- 01Τι είναι μια βαλβίδα ελέγχου ροής;
- 02Τύποι βαλβίδων ελέγχου ροής
- 03Βιομηχανικά Πρότυπα & Συμμόρφωση
- 04Εργαλεία που θα χρειαστείτε
- 05Οδηγός βήμα προς βήμα για την προσαρμογή
- 06Ρύθμιση συγκεκριμένων τύπων βαλβίδων
- 07Κοινά προβλήματα και λύσεις
- 08Κατανόηση του Cavitation
- 09Ασφαλίζει τις ρυθμίσεις σας

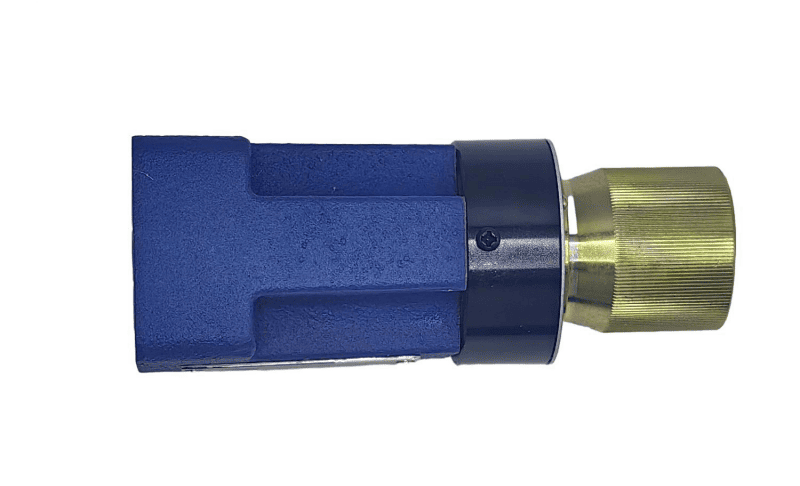

Τι είναι μια βαλβίδα ελέγχου ροής;
Η βαλβίδα ελέγχου ροής είναι μια συσκευή που ελέγχει πόσο υγρό (υγρό ή αέριο) διέρχεται από έναν σωλήνα ή ένα σύστημα. Σκεφτείτε το σαν μια βρύση στην κουζίνα σας - μπορείτε να την γυρίσετε για να αφήσετε περισσότερο ή λιγότερο νερό να ρέει έξω. Αλλά οι βαλβίδες ελέγχου ροής είναι πολύ πιο ακριβείς και χρησιμοποιούνται σε βιομηχανικά συστήματα, μηχανήματα και εξοπλισμό.
Σύμφωνα με τη Διεθνή Εταιρεία Αυτοματισμού (ISA), οι βαλβίδες ελέγχου ροής είναι θεμελιώδη στοιχεία στον έλεγχο της βιομηχανικής διεργασίας, που χρησιμεύουν ως τα τελικά στοιχεία ελέγχου που ρυθμίζουν τους ρυθμούς ροής ρευστού για τη διατήρηση της επιθυμητής απόδοσης του συστήματος.[1]
Γιατί οι βαλβίδες ελέγχου ροής έχουν σημασία
Αυτές οι βαλβίδες είναι ζωτικής σημασίας γιατί:
- Ελέγξτε την ταχύτητα των υδραυλικών κυλίνδρων και των κινητήρων
- Αποτρέψτε τη βλάβη του συστήματος από την υπερβολική πίεση
- Εξοικονομήστε ενέργεια βελτιστοποιώντας τους ρυθμούς ροής
- Εξασφάλιση της ομαλής λειτουργίας των μηχανημάτων
- Βοηθήστε να διατηρήσετε σταθερή απόδοση
Όταν μια βαλβίδα ελέγχου ροής δεν έχει ρυθμιστεί σωστά, μπορεί να παρατηρήσετε:
- Ο εξοπλισμός λειτουργεί πολύ γρήγορα ή πολύ αργά
- Τρανταχτές ή σκληρές κινήσεις σε υδραυλικά συστήματα
- Σπατάλη ενέργειας και υψηλότερο κόστος
- Πρόωρη φθορά στα εξαρτήματα του συστήματος
Τύποι βαλβίδων ελέγχου ροής

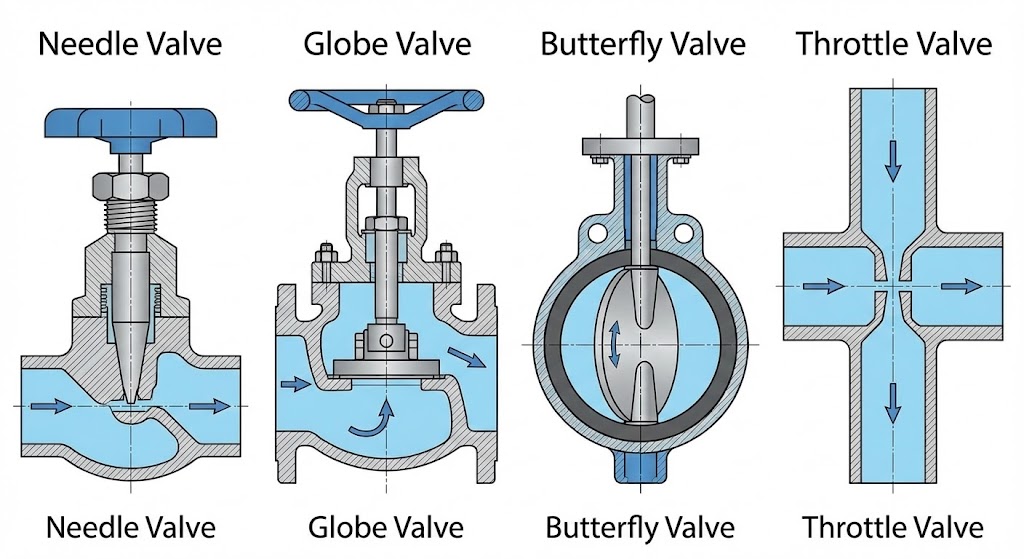

Πριν ξεκινήσουμε τις προσαρμογές, ας δούμε τους κύριους τύπους που θα συναντήσετε:
Βελόνες Βαλβίδες
Αυτά χρησιμοποιούν μια μυτερή βελόνα για τον έλεγχο της ροής μέσω ενός μικρού ανοίγματος. Είναι εξαιρετικά για ακριβή έλεγχο, αλλά δημιουργούν μεγαλύτερη πτώση πίεσης.
Ιδανικό για: Βελτιστοποίηση της ροής σε μικρά συστήματα, μείγματα καυσίμων ή ευαίσθητες εφαρμογές.
Globe Valves
Αυτά έχουν έναν δίσκο που κινείται πάνω και κάτω για να ελέγχει τη ροή. Είναι ιδανικά για στραγγαλισμό (σταδιακός έλεγχος ροής), αλλά μπορεί να είναι ογκώδεις.
Ιδανικό για: Συστήματα νερού, εφαρμογές ατμού και καταστάσεις όπου χρειάζεστε καλή δυνατότητα απενεργοποίησης.
Βαλβίδες πεταλούδας
Αυτά χρησιμοποιούν έναν περιστρεφόμενο δίσκο για τον έλεγχο της ροής. Είναι γρήγοροι στη λειτουργία αλλά λιγότερο ακριβείς για λεπτές ρυθμίσεις.
Ιδανικό για: Μεγάλα συστήματα σωληνώσεων, εφαρμογές γρήγορης απενεργοποίησης και συστήματα όπου ο χώρος είναι περιορισμένος.
Βαλβίδες γκαζιού
Απλές βαλβίδες που περιορίζουν τη ροή μέσω ενός ρυθμιζόμενου ανοίγματος. Κοινό σε πνευματικά συστήματα (αέρα).
Αυτές οι βαλβίδες προσαρμόζονται ευκολότερα επειδή διατηρούν σταθερή ροή:
Βαλβίδες αντιστάθμισης πίεσης έναντι μη αντισταθμιζόμενων βαλβίδων
Αυτή είναι μια σημαντική διάκριση που επηρεάζει τον τρόπο με τον οποίο θα ρυθμίσετε τη βαλβίδα σας:
- Πώς λειτουργούν:Η ροή αλλάζει όταν αλλάζει η πίεση του συστήματος
- Πλεονεκτήματα:Απλό, αξιόπιστο και οικονομικά αποδοτικό
- Μειονεκτήματα:Η ροή ποικίλλει ανάλογα με τις διακυμάνσεις της πίεσης
- Το καλύτερο για:Συστήματα με σταθερή πίεση
- Πώς λειτουργούν:Διατηρήστε σταθερή ροή ακόμα και όταν αλλάζει η πίεση
- Πλεονεκτήματα:Συνεπής απόδοση ανεξάρτητα από τις διακυμάνσεις της πίεσης
- Μειονεκτήματα:Πιο πολύπλοκο και ακριβό
- Το καλύτερο για:Συστήματα με ποικίλα φορτία ή πιέσεις
Έρευνα που δημοσιεύτηκε στο περιοδικόΜηχανέςδείχνει ότι οι βαλβίδες ελέγχου ροής με αντιστάθμιση πίεσης χρησιμοποιούν εσωτερικούς μηχανισμούς αντιστάθμισης για αυτόματη προσαρμογή των διακυμάνσεων της πίεσης, διατηρώντας έτσι σταθερούς ρυθμούς ροής υπό συνθήκες δυναμικής φόρτισης.[2]
Βιομηχανικά πρότυπα και συμμόρφωση
Κατά τη ρύθμιση των βαλβίδων ελέγχου ροής, είναι απαραίτητο να ακολουθείτε τα καθιερωμένα βιομηχανικά πρότυπα. Οι κύριοι οργανισμοί προτύπων που διέπουν το σχεδιασμό και τη δοκιμή βαλβίδων περιλαμβάνουν:[3][4]
-
Πρότυπα ANSI/ISA:Η International Society of Automation δημοσιεύει τη σειρά προτύπων ISA-75, τα οποία παρέχουν ολοκληρωμένες οδηγίες για το σχεδιασμό, τη δοκιμή και την απόδοση της βαλβίδας ελέγχου. Τα βασικά πρότυπα περιλαμβάνουν:
- Προσδιορίστε το ρυθμό ροής στόχου σας από τις προδιαγραφές του συστήματος
- ANSI/ISA-75.05.01 (ορολογία βαλβίδας ελέγχου)
- ANSI/ISA-75.11.01 (Εγγενή χαρακτηριστικά ροής και δυνατότητα εμβέλειας)
-
Πρότυπα ISO:Ο Διεθνής Οργανισμός Τυποποίησης παρέχει παγκοσμίως αναγνωρισμένα πρότυπα όπως:
- ISO 5208 (Δοκιμή πίεσης βιομηχανικών βαλβίδων)
- ISO 6263 (Επιφάνειες στερέωσης βαλβίδων αντιστάθμισης ελέγχου ροής)
- ISO 6403 (Βαλβίδες ελέγχου της ροής και των μεθόδων δοκιμής πίεσης)
- Πρότυπα API:Το Αμερικανικό Ινστιτούτο Πετρελαίου θεσπίζει πρότυπα ιδιαίτερα σχετικά με τις εφαρμογές πετρελαίου και φυσικού αερίου, συμπεριλαμβανομένου του API 598 για διαδικασίες επιθεώρησης και δοκιμής βαλβίδων.
Αυτά τα πρότυπα διασφαλίζουν ασφάλεια, αξιοπιστία και διαλειτουργικότητα σε διαφορετικούς κατασκευαστές και εφαρμογές βαλβίδων.
Εργαλεία που θα χρειαστείτε
Πριν ξεκινήσετε οποιαδήποτε ρύθμιση βαλβίδας, συγκεντρώστε αυτά τα απαραίτητα εργαλεία:
| Εργαλείο | Σκοπός |
|---|---|
| Μετρητής ροής | Μετρά την πραγματική ταχύτητα ροής υγρού |
| Μανόμετρο | Παρακολουθεί την πίεση του συστήματος |
| Κλειδί ρυθμιζόμενου ανοίγματος | Κάνει ρυθμίσεις βαλβίδων |
| Κλειδαριές ή κλιπ | Ασφαλίζει τις ρυθμίσεις σας |
| Εξοπλισμός ασφαλείας | Σας προστατεύει κατά τη διάρκεια της εργασίας |
⚠️ Πρώτα η ασφάλεια: Σημαντικές προφυλάξεις
Μην παραλείπετε ποτέ τα βήματα ασφαλείας! Η εργασία με συστήματα υπό πίεση μπορεί να είναι επικίνδυνη. Να τι πρέπει να κάνετε:
Πριν ξεκινήσετε:
- Απενεργοποιήστε το σύστημα και απελευθερώστε όλη την πίεση
- Περιμένετε να κρυώσει το σύστημα εάν είναι ζεστό
- Φοράτε προστατευτικά γυαλιά και γάντια
- Έχετε έναν συνάδελφο κοντά σας σε περίπτωση έκτακτης ανάγκης
- Διαβάστε το εγχειρίδιο συστήματος για συγκεκριμένες οδηγίες ασφαλείας
Διαδικασίες Lockout/Tagout:
- Κλειδώστε και επισημάνετε τις πηγές ενέργειας για να αποτρέψετε την ακούσια εκκίνηση
- Βεβαιωθείτε ότι έχει εκτονωθεί όλη η πίεση
- Ενημερώστε τους άλλους εργαζόμενους για τις εργασίες συντήρησης
Οδηγός βήμα προς βήμα για τη ρύθμιση των βαλβίδων ελέγχου ροής
Βήμα 1: Προετοιμασία για προσαρμογή
- Κλείστε το σύστημα με ασφάλεια ακολουθώντας τις κατάλληλες διαδικασίες
- Προσδιορίστε το ρυθμό ροής στόχου σας από τις προδιαγραφές του συστήματος
- Ελέγξτε την τρέχουσα θέση της βαλβίδας και σημειώστε τυχόν υπάρχουσες ρυθμίσεις
- Τοποθετήστε το μετρητή ροής και τα μετρητές πίεσης εάν δεν υπάρχουν ήδη
Βήμα 2: Βασική διαδικασία προσαρμογής
Ξεκινήστε με μικρές προσαρμογές - μην κάνετε ποτέ μεγάλες αλλαγές ταυτόχρονα.
- Γυρίστε αργά τη βίδα ή το κουμπί ρύθμισης:
- Δεξιόστροφα (σφίξιμο)ဝန်ကိုင်ဆောင်အတွက်အနီးရှိသုည
- Αριστερόστροφα (χαλάρωση)= Περισσότερη ροή
- Κάντε μόνο 1/8 έως 1/4 στροφές κάθε φορά
- Ελέγξτε το σύστημα μετά από κάθε μικρή προσαρμογή
Βήμα 3: Παρακολούθηση και μικρορύθμιση
- Ενεργοποιήστε το σύστημα και παρακολουθήστε την ένδειξη του μετρητή ροής
- Συγκρίνετε αυτό που βλέπετε με αυτό που θέλετε - πετυχαίνετε τον στόχο σας;
- Κάντε μικρές τροποποιήσεις όπως χρειάζεται - η υπομονή είναι το κλειδί εδώ
- Παρακολουθήστε αυτά τα μετρητές πίεσης για να παραμείνετε εντός ασφαλών ορίων
- Δώστε στο σύστημα ένα λεπτό για να τακτοποιηθεί μετά από κάθε προσαρμογή - μην το βιάζεστε!
Πρόσφατη έρευνα για τον ψηφιακό υδραυλικό έλεγχο ροής καταδεικνύει ότι ο σωστός χρονισμός προσαρμογής είναι κρίσιμος - τα συστήματα απαιτούν περιόδους σταθεροποίησης μεταξύ των προσαρμογών για την επίτευξη ακριβών μετρήσεων ροής.[5]
Βήμα 4: Κλειδώστε τις ρυθμίσεις σας και τεκμηριώστε τα πάντα
Μόλις καρφώσετε την τέλεια ροή, ήρθε η ώρα να εξασφαλίσετε αυτήν την προσαρμογή.
- Χρησιμοποιήστε ασφαλιστικά παξιμάδια ή κλιπ για να αποτρέψετε τη μετατόπιση της ρύθμισης
- Δοκιμάστε τα πάντα υπό κανονικές συνθήκες εργασίας - όχι μόνο σε αδράνεια
- Σημειώστε τις ρυθμίσεις σας - πιστέψτε με, θα ευχαριστήσετε τον εαυτό σας αργότερα
Τι να καταγράψετε:
- Αρχική θέση βαλβίδας (γυρίζει από κλειστή)
- Επιτεύχθηκε τελικός ρυθμός ροής
- Πίεση συστήματος κατά τη λειτουργία
- Ημερομηνία προσαρμογής
- Οποιεσδήποτε ασυνήθιστες παρατηρήσεις
Ρύθμιση συγκεκριμένων τύπων βαλβίδων
Cum ad diagram ambitum hydraulicum respicias, via 2 valvae hydraulicae diagramma apparet sicut unum e symbolis simplicissimis in pagina. Duo scriniorum connexa, paucae lineae, fortasse fons symboli. Sed hoc elementum fundamentale aliquas functiones criticas in systematis industrialibus moderatur, quin 50-ton gruem BUTIO in positione ad scopulos e pressura soleatus pretiosas tuetur.
Οι βελονοβαλβίδες απαιτούν ιδιαίτερη προσοχή επειδή είναι πολύ ευαίσθητες:
- Κλείστε τελείως τη βαλβίδα περιστρέφοντας δεξιόστροφα μέχρι να σφίξει (μην σφίξετε πολύ!)
- Ανοίξτε αργά γυρίζοντας αριστερόστροφα
- Κάντε πολύ μικρές ρυθμίσεις - 1/8 στροφές ή λιγότερο
- Παρακολουθήστε προσεκτικά τον μετρητή ροής καθώς οι αλλαγές γίνονται γρήγορα
Για μια συμβουλή:Εάν ρυθμίζετε μια βελόνα βαλβίδας μίγματος καυσίμου, ξεκινήστε την άπαχη (λιγότερο καύσιμο) και σταδιακά προσθέστε περισσότερα μέχρι να έχετε ομαλή λειτουργία. Αυτό αποτρέπει τις πλημμύρες και πιθανές ζημιές.
Σημαντική σημείωση: Μετά την αρχική προσαρμογή, μπορεί να χρειαστεί να βελτιστοποιήσετε ξανά όταν το σύστημα λειτουργεί υπό πλήρες φορτίο για λίγο. Μην εκπλαγείτε αν τα πράγματα παρασύρουν ελαφρώς τις πρώτες ώρες λειτουργίας.
Globe Valve Throttling
Οι βαλβίδες σφαιρών είναι πιο επιεικές για ρυθμίσεις:
- Κλείστε πλήρως τη βαλβίδα
- Ανοίξτε μια πλήρη στροφή ως σημείο εκκίνησης
- Προσαρμόστε σταδιακά μέχρι να φτάσετε στην επιθυμητή ροή
ນອກເຫນືອຈາກການປົນເປື້ອນສະເພາະ, ການເຊື່ອມໂຊມຂອງນ້ໍາຈາກການຜຸພັງ, ຄວາມຮ້ອນແຕກແຍກ, ແລະເຄື່ອງປະດັບນ້ໍາຕ້ອງການການວິເຄາະແລະການທົດແທນນ້ໍາແຕ່ລະໄລຍະ. ທາດແຫຼວໄຮໂດຼລິກທີ່ທັນສະໄຫມປະກອບມີແພັກເກັດເພີ່ມເຕີມທີ່ຂະຫຍາຍຊີວິດການບໍລິການ, ແຕ່ສິ່ງເສບຕິດເຫຼົ່ານີ້ເຮັດໃຫ້ຫມົດເວລາ. ການເກັບຕົວຢ່າງຂອງນ້ໍາໃນຊ່ວງເວລາປົກກະຕິ (ໂດຍປົກກະຕິທຸກໆ 500-1000 ຊົ່ວໂມງດໍາເນີນງານສໍາລັບລະບົບທີ່ສໍາຄັນ) ຂອງການເຊື່ອມໂຊມຂອງຄວາມເສຍຫາຍກ່ອນ.

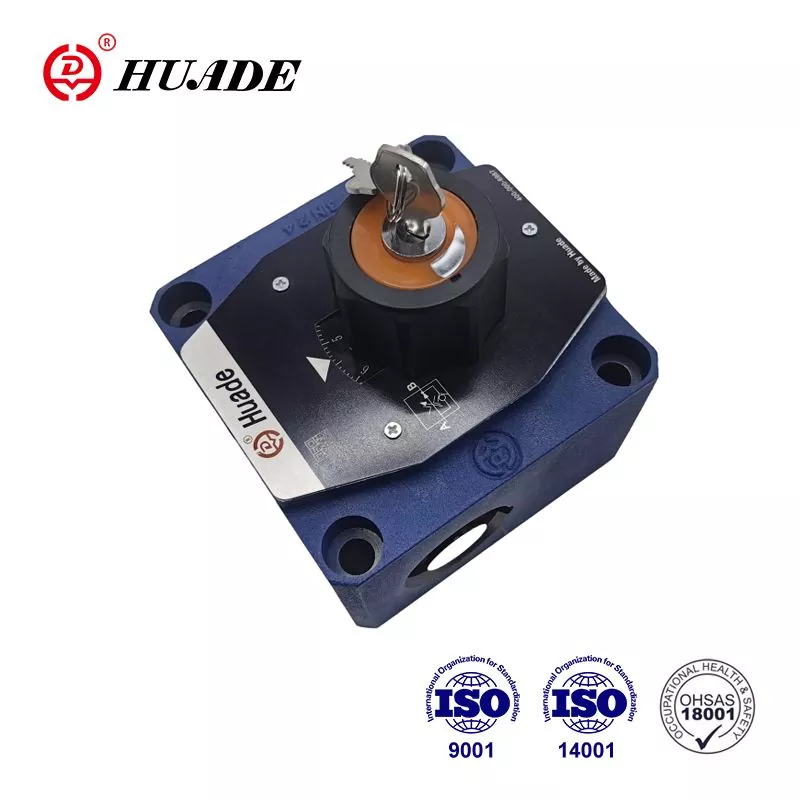

Ρύθμιση βαλβίδας αντιστάθμισης πίεσης
Αυτές οι βαλβίδες προσαρμόζονται ευκολότερα επειδή διατηρούν σταθερή ροή:
- Ξεκλειδώστε τον μηχανισμό ρύθμισης εάν έχει κλειδαριά
- Γυρίστε το κουμπί ρύθμισης.
Σημαντικό: Ελέγξτε την ετικέτα της βαλβίδας. Συνήθως Clockwise = Λιγότερη ροή, αλλά ορισμένοι κατασκευαστές είναι αντίθετοι. - Ο εσωτερικός αντισταθμιστής χειρίζεται αυτόματα τις διακυμάνσεις της πίεσης
- Κλειδώστε τη ρύθμιση όταν είστε ικανοποιημένοι με τη ροή
Όπως σημειώθηκε στην έρευνα του υδραυλικού συστήματος, οι βαλβίδες αντιστάθμισης πίεσης χρησιμοποιούν πηνία αντιστάθμισης που διατηρούν σταθερή ροή ρυθμίζοντας αυτόματα τις αλλαγές πίεσης, με μηχανισμούς απόσβεσης για να αποτρέπεται το κυνήγι μεταξύ της αντλίας και της βαλβίδας.[6]
Ρύθμιση βαλβίδας χωρίς αντιστάθμιση
Αυτά απαιτούν μεγαλύτερη προσοχή στην πίεση του συστήματος:
- Λύση: Αντικαταστήστε τις τσιμούχες ή ολόκληρη τη βαλβίδα εάν το σώμα έχει υποστεί ζημιά
- Χρησιμοποιήστε τα διαγράμματα του κατασκευαστή για να συσχετίσετε τις ρυθμίσεις με τους ρυθμούς ροής
- Να γνωρίζετε ότι οι αλλαγές πίεσης θα επηρεάσουν τη ροή σας
- Μπορεί να χρειάζεται αναπροσαρμογή εάν η πίεση του συστήματος ποικίλλει κατά τη λειτουργία
Κοινά προβλήματα και λύσεις
Πιθανές αιτίες: Ακαθαρσίες, διάβρωση ή έλλειψη λίπανσης
Λύση: Καθαρίστε και λιπάνετε τον μηχανισμό ρύθμισης
Πιθανές αιτίες: Χαλαρή βίδα ρύθμισης, φθαρμένα εξαρτήματα, αλλαγές πίεσης συστήματος
Λύση: Ελέγξτε ξανά ότι όλα τα παξιμάδια κλειδώματος είναι σφιχτά, αντικαταστήστε τα φθαρμένα εξαρτήματα εάν χρειάζεται, εξετάστε το ενδεχόμενο αναβάθμισης σε βαλβίδες αντιστάθμισης πίεσης για ασταθή συστήματα
Πιθανές αιτίες: Σπηλαίωση, τυρβώδης ροή, μικρότερο μέγεθος βαλβίδας
Λύση: Ελέγξτε εάν η βαλβίδα έχει το κατάλληλο μέγεθος για την εφαρμογή σας, μειώστε την πτώση πίεσης ή εγκαταστήστε επένδυση κατά της σπηλαίωσης
Πιθανές αιτίες: Φθαρμένα στεγανοποιητικά, κατεστραμμένο σώμα βαλβίδας
Λύση: Αντικαταστήστε τις τσιμούχες ή ολόκληρη τη βαλβίδα εάν το σώμα έχει υποστεί ζημιά
Πιθανές αιτίες: Βουλωμένα περάσματα, φθαρμένα εσωτερικά μέρη
Λύση: Καθαρίστε τη βαλβίδα εσωτερικά, αντικαταστήστε τα φθαρμένα εξαρτήματα
Κατανόηση της σπηλαίωσης στις βαλβίδες ελέγχου
Η σπηλαίωση είναι ένα από τα πιο καταστροφικά φαινόμενα που επηρεάζουν τις βαλβίδες ελέγχου. Εμφανίζεται όταν η τοπική πίεση στη βαλβίδα πέσει κάτω από την τάση ατμών του υγρού, προκαλώντας το σχηματισμό φυσαλίδων ατμού. Όταν αυτές οι φυσαλίδες στη συνέχεια καταρρέουν σε περιοχές υψηλότερης πίεσης, δημιουργούν κρουστικά κύματα που μπορεί να προκαλέσουν σοβαρή βλάβη στα εσωτερικά της βαλβίδας.[7]
Σύμφωνα με έρευνα του Emerson, η σπηλαίωση χαρακτηρίζεται από τέσσερις κύριες αρνητικές επιπτώσεις: υψηλά επίπεδα θορύβου (συχνά ξεπερνούν τα 110 dB), υπερβολικούς κραδασμούς, υλικές ζημιές λόγω κοίλωσης και επιδείνωση της αποτελεσματικότητας ελέγχου ροής.Причина, по якій голчасті клапани не можуть справді регулювати тиск незалежно від потоку, походить від фундаментальної механіки рідини. Падіння тиску через будь-яке обмеження є результатом збереження енергії. Коли рідина прискорюється через вузький отвір голчастого клапана, енергія статичного тиску перетворюється на кінетичну енергію (швидкість). В ідеальному потоці без тертя цей тиск відновлюється за течією, коли швидкість зменшується. Однак реальні рідини відчувають турбулентне перемішування та в’язке тертя, які необоротно перетворюють кінетичну енергію на тепло.Η ζημιά εμφανίζεται συνήθως ως μια τραχιά επιφάνεια που μοιάζει με σκόνη στα εξαρτήματα της βαλβίδας.
Πότε να καλέσετε έναν επαγγελματία:
Η πρόληψη της σπηλαίωσης είναι κρίσιμη για τη μακροζωία της βαλβίδας. Οι ειδικοί του κλάδου προτείνουν διάφορες προσεγγίσεις:[9][10]
- Σωστό μέγεθος βαλβίδας:Βεβαιωθείτε ότι η βαλβίδα έχει το κατάλληλο μέγεθος για την εφαρμογή για να αποφύγετε υπερβολικές πτώσεις πίεσης
- Σταδιοποίηση πτώσης πίεσης:Χρησιμοποιήστε πολλαπλές βαλβίδες σε σειρά ή πολυβάθμια σχέδια για να κατανείμετε την πτώση πίεσης σταδιακά
- Περικοπή κατά της σπηλαίωσης:Εγκαταστήστε εξειδικευμένη επένδυση με πολλαπλές διαδρομές ροής που αυξάνουν τον συντελεστή σπηλαίωσης (Xfz)
- Σχεδιασμός Συστήματος:Τοποθετήστε βαλβίδες σε χαμηλότερα υψόμετρα ή σε ψυχρότερες περιοχές για να αυξήσετε την πίεση κατάντη
- Επιλογή υλικού:Χρησιμοποιήστε σκληρυμένα υλικά για εξαρτήματα βαλβίδων που εκτίθενται σε σπηλαίωση
Το πρότυπο IEC 60534-8-4 της Διεθνούς Ηλεκτροτεχνικής Επιτροπής παρέχει λεπτομερείς μεθόδους για την πρόβλεψη της δημιουργίας σπηλαίωσης και θορύβου στις βαλβίδες ελέγχου.[11]
Παράγοντες που επηρεάζουν την απόδοση της βαλβίδας
Η κατανόηση αυτών των παραγόντων θα σας βοηθήσει να κάνετε καλύτερες προσαρμογές:
-
Ιδιότητες υγρού:Τα παχύρρευστα υγρά (υψηλού ιξώδους) ρέουν πιο αργά από τα αραιά υγρά. Οι αλλαγές θερμοκρασίας επηρεάζουν το πάχος του υγρού. Τα διαβρωτικά υγρά μπορεί να απαιτούν ειδικά υλικά βαλβίδων.
Η έρευνα δείχνει ότι οι παράμετροι της βαλβίδας όπως η διάμετρος του πυρήνα, η ακαμψία του ελατηρίου και η διάμετρος της οπής απόσβεσης επηρεάζουν σημαντικά τη δυναμική απόδοση ροής.[12] - Σχεδιασμός Συστήματος:Το μέγεθος και η διάταξη του σωλήνα επηρεάζουν την πτώση πίεσης. Το σωστό μέγεθος της βαλβίδας είναι ζωτικής σημασίας για τον καλό έλεγχο. Η υποστήριξη και η ευθυγράμμιση αποτρέπουν τη μηχανική καταπόνηση.
- Συνθήκες λειτουργίας:Οι διακυμάνσεις της πίεσης επηρεάζουν περισσότερο τις βαλβίδες χωρίς αντιστάθμιση. Οι ακραίες θερμοκρασίες μπορεί να καταστρέψουν τα εξαρτήματα της βαλβίδας. Η μόλυνση στο υγρό μπορεί να φράξει τις διόδους της βαλβίδας.
Συμβουλές συντήρησης για βέλτιστη απόδοση
Τακτικές εργασίες συντήρησης:
- Καθαρίζετε τη βαλβίδα και τη γύρω περιοχή κάθε μήνα
- Ελέγξτε για διαρροές κατά τη διάρκεια επιθεωρήσεων ρουτίνας
- Λιπάνετε τα κινούμενα μέρη σύμφωνα με τις συστάσεις του κατασκευαστή
- Αντικαταστήστε τα φίλτρα για να διατηρήσετε το υγρό καθαρό
- Βαθμονόμηση των ρυθμίσεων ροής ετησίως ή όπως καθορίζεται
Σημάδια ότι η βαλβίδα σας χρειάζεται προσοχή:
- Δυσκολία στις προσαρμογές
- Ασυνεπείς ρυθμούς ροής
- Ασυνήθιστοι θόρυβοι κατά τη λειτουργία
- Ορατές διαρροές ή διάβρωση
- Ακανόνιστη συμπεριφορά συστήματος
Σενάρια εφαρμογής πραγματικού κόσμου
Κατασκευαστικός Εξοπλισμός
Συστήματα HVACΠριν ξεκινήσουμε τις προσαρμογές, ας δούμε τους κύριους τύπους που θα συναντήσετε:
ຄວບຄຸມຄວາມຖືກຕ້ອງΡυθμίστε τη βαλβίδα ελέγχου ροής για να διατηρήσετε σταθερές ταχύτητες κοπής, βελτιώνοντας την ποιότητα του προϊόντος και τη διάρκεια ζωής του εργαλείου
Συστήματα HVAC
Συστήματα HVACΜερικά δωμάτια είναι πολύ ζεστά ενώ άλλα παγώνουν
ຄວບຄຸມຄວາມຖືກຕ້ອງΕξισορροπήστε τη ροή του νερού μέσω των κυκλωμάτων θέρμανσης/ψύξης ρυθμίζοντας τις βαλβίδες ελέγχου ζώνης
Υδραυλικοί ανελκυστήρες και πρέσες
Συστήματα HVACΗ σπασμωδική κίνηση ή η αργή λειτουργία επηρεάζουν την παραγωγικότητα
ຄວບຄຸມຄວາມຖືກຕ້ອງΒελτιστοποιήστε τον έλεγχο ροής για να επιτύχετε ομαλές, σταθερές ταχύτητες που ταιριάζουν με τις απαιτήσεις της διαδικασίας σας
Ενώ πολλές ρυθμίσεις βαλβίδων μπορούν να γίνουν από χειριστές, καλέστε έναν επαγγελματία όταν: Η βαλβίδα είναι μέρος ενός κρίσιμου συστήματος ασφαλείας, δεν είστε σίγουροι για τις σωστές διαδικασίες, το σύστημα χρησιμοποιεί επικίνδυνα υγρά, πολλές βαλβίδες χρειάζονται συντονισμένες ρυθμίσεις ή αντιμετωπίζετε απροσδόκητα προβλήματα κατά τη ρύθμιση.
Σύναψη
Η σωστή ρύθμιση των βαλβίδων ελέγχου ροής είναι μια ικανότητα που βελτιώνεται με την εξάσκηση. Ξεκινήστε με μικρές προσαρμογές, δώστε προτεραιότητα στην ασφάλεια και μην βιαστείτε τη διαδικασία. Να θυμάστε ότι κάθε σύστημα είναι διαφορετικό, επομένως αυτό που λειτουργεί για μια εφαρμογή μπορεί να χρειάζεται τροποποίηση για μια άλλη.
Το κλειδί της επιτυχίας είναι να κατανοήσετε τον συγκεκριμένο τύπο βαλβίδας σας, να ακολουθήσετε τις κατάλληλες διαδικασίες ασφαλείας και τα βιομηχανικά πρότυπα και να κάνετε σταδιακές ρυθμίσεις κατά την παρακολούθηση της απόδοσης του συστήματος. Με υπομονή και προσοχή στη λεπτομέρεια, θα είστε σε θέση να βελτιστοποιήσετε την απόδοση του συστήματός σας και να παρατείνετε τη διάρκεια ζωής του εξοπλισμού σας.
Κρατήστε αυτόν τον οδηγό χρήσιμο για αναφορά και μη διστάσετε να συμβουλευτείτε το εγχειρίδιο του συστήματός σας ή να επικοινωνήσετε με έναν επαγγελματία όταν δεν είστε σίγουροι για οποιαδήποτε διαδικασία. Η σωστή ρύθμιση της βαλβίδας είναι μια επένδυση στην αξιοπιστία και την αποτελεσματικότητα του συστήματός σας.
Λίστα ελέγχου γρήγορης αναφοράς
Πριν ξεκινήσετε:
- ☑ Το σύστημα τερματίστηκε και αποσυμπιέστηκε
- ☑ Ενεργός εξοπλισμός ασφαλείας
- ☑ Συγκεντρώθηκαν εργαλεία
- ☑ Προσδιορίστηκε ο στόχος παροχής
Κατά τη διάρκεια της προσαρμογής:
- ☑ Μόνο μικρές σταδιακές αλλαγές
- ☑ Παρακολουθήστε τη ροή και την πίεση
- ☑ Αφήστε το σύστημα να σταθεροποιηθεί
- Prozesatzeko errendimendua: PPko plaka lodiak errazak dira moztu, tolestu, soldatzeko eta beste prozesatzeko eragiketa batzuk egiteko, eta erosoa da hainbat forma eta egituratako produktuak ekoiztea. PP plaka lodiaren merkatu-aukera zabala da, eta industriaren garapenarekin eta ingurumen-kontzientziaren hobekuntzarekin, bere aplikazio-eremuak zabaltzen jarraituko du.
Μετά την προσαρμογή:
- ☑ Οι ρυθμίσεις είναι κλειδωμένες στη θέση τους
- ☑ Το σύστημα έχει ελεγχθεί υπό κανονικές συνθήκες
- ☑ Τεκμηριωμένη απόδοση
- ☑ Προγραμματισμένη συντήρηση
Θυμηθείτε: Σε περίπτωση αμφιβολίας, συμβουλευτείτε έναν έμπειρο τεχνικό ή τον κατασκευαστή της βαλβίδας για καθοδήγηση ειδικά για το σύστημά σας. Ανατρέχετε πάντα στα ισχύοντα πρότυπα ANSI, ISA και ISO για τον συγκεκριμένο τύπο βαλβίδας και την εφαρμογή σας.
Αναφορές
- International Society of Automation (ISA). ISA 75.05.01-2016: Ορολογία Βαλβίδας Ελέγχου.
- Διερεύνηση για τα δυναμικά χαρακτηριστικά μιας νέας βαλβίδας ελέγχου ροής υδραυλικού νερού υψηλής πίεσης. Μηχανές, 2024.
- Πρότυπα βαλβίδων - Αμερικανικό Εθνικό Ινστιτούτο Προτύπων (ANSI), Διεθνής Οργανισμός Τυποποίησης (ISO) και International Society of Automation (ISA).
- ISA-75 Σειρά προτύπων για βαλβίδες ελέγχου. Διεθνής Εταιρεία Αυτοματισμού.
- Ψηφιακές υδραυλικές βαλβίδες: Προόδους στην έρευνα, Helion, 2024,
- Hydraulic Flow Control Valve with Relief - Εγχειρίδιο οδηγιών. Delavan Fluid Power.
- Σπηλαίωση σε βαλβίδες ελέγχου - Τεχνική επισκόπηση. CLA-VAL, 2020.
- Dynamica responsio etiam differt. Poppet valvulae franguntur apertae et cito clauduntur, quia plaga longitudo brevis est. Tu modo pyramidem subtraxisti sede sua, non in FUSUS per plures portus labens. Hoc facit poppet-type 2 viae valvulae specimen ad applicationes quaerunt instanti fluxum initiationis, sicut subitis shutdown circuitus vel tutelae anti-cavitatis.. Λύσεις Αυτοματισμού Emerson.
- Σπηλαίωση βαλβίδας ελέγχου και πρόληψη θορύβου. Valin Corporation.
- Πώς να αποτρέψετε τη σπηλαίωση στις βαλβίδες ελέγχου πεταλούδων. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Stop Cavitation from Destroying Your Control Valve Trims." Valve World Magazine, 2018. Αναφορά στο πρότυπο IEC 60534-8-4.
- Βελτίωση δομής και βελτιστοποίηση παραμέτρων της μικροβαλβίδας ελέγχου ροής. Επιστημονικές Εκθέσεις, 2023.
