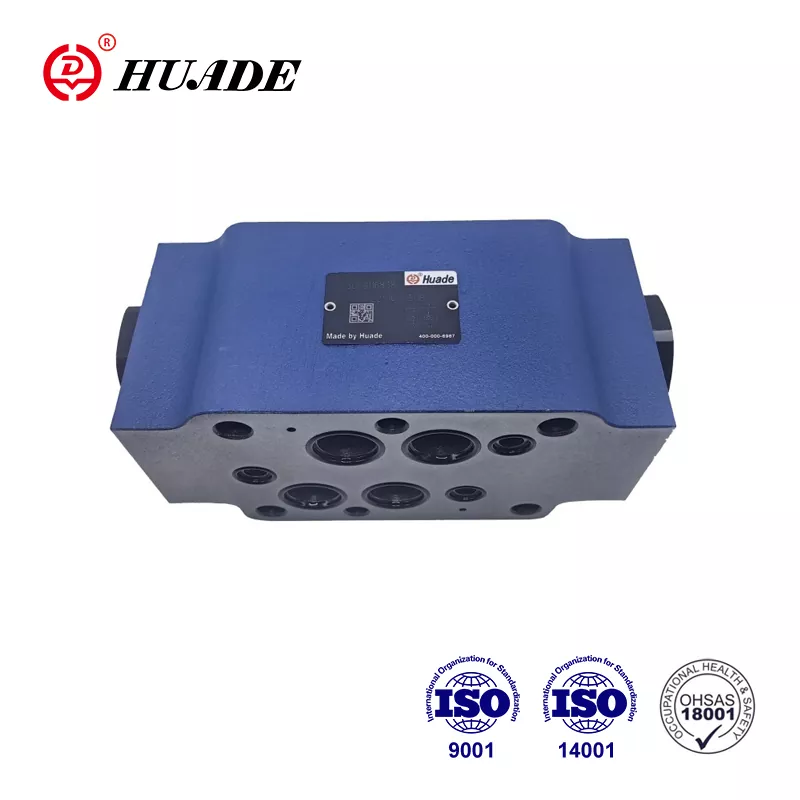

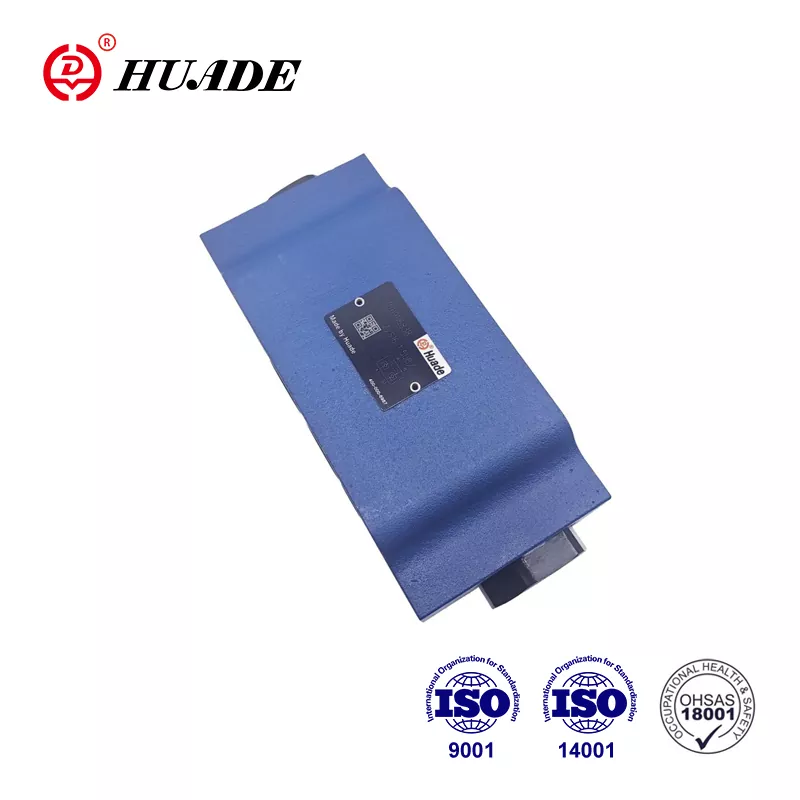

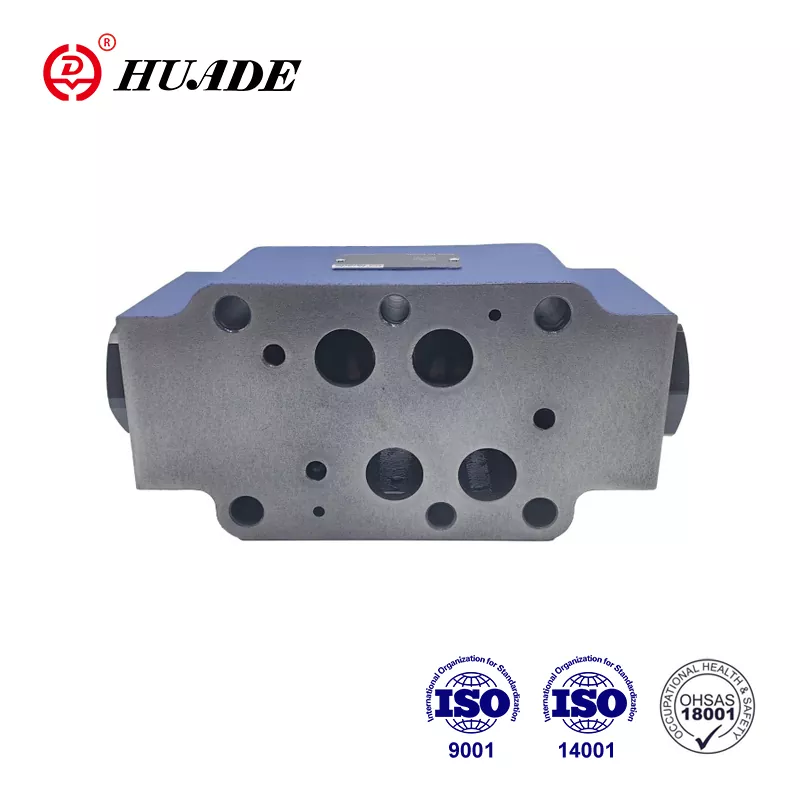

Πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 22

Ως κορυφαίος κατασκευαστής τεχνολογίας υδραυλικής μετάδοσης και ελέγχου στην Κίνα, η Huade έχει δύο μακροχρόνιες εμπειρίες συνεργασίας με τη Rexroth. Οι βαλβίδες αντεπιστροφής Huade® Z2S 22 είναι ανταγωνιστικές με γνωστά προϊόντα με καλή ποιότητα και χαμηλότερη τιμή. Το εργοστάσιο έχει περάσει ISO9001, ISO14001 και OH SAS18001. Οι βαλβίδες αντεπιστροφής Huade® είναι πιο προηγμένες σε τεχνολογία και πιο ανθεκτικές από τα παρόμοια προϊόντα αυτής της σειράς. Είναι μια πολύ γνωστή εθνική μάρκα στην Κίνα. Οι υδραυλικές βαλβίδες της Huade χρησιμοποιούνται ευρέως στη στρατιωτική βιομηχανία και σε άλλους τομείς λόγω της ανώτερης απόδοσης.

Παράμετρος προϊόντος της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 22

Χαρακτηριστικό προϊόντος και εφαρμογή της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 22

Χαρακτηριστικά:

▶ Για χρήση σε συγκροτήματα κάθετης στοίβαξης

▶ Για το κλείσιμο χωρίς διαρροές μιας ή δύο θυρών σέρβις

▶ Μοτίβο μεταφοράς σε Din 24 340 form A, ISO4401 και CETOP - RP 121H

Εφαρμογή:

Η βαλβίδα ελέγχου Z2S 22 χρησιμοποιείται για εγκατάσταση κάθετης στοίβαξης. Μπορεί να σφραγίσει μία ή δύο θυρίδες λαδιού που λειτουργούν χωρίς διαρροή, όπως απαιτείται.

Λειτουργίες, τμήμα, σύμβολα της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 22

Οι βαλβίδες αντεπιστροφής με υδραυλική πιλοτική λειτουργία Z2S 22 είναι νέας σειράς με σχέδιο πλάκας σάντουιτς. Χρησιμοποιούνται για το κλείσιμο χωρίς διαρροές μιας ή δύο θυρών εξυπηρέτησης, ακόμη και για μεγάλα χρονικά διαστήματα. Η ελεύθερη ροή εμφανίζεται από το Α1 στο Α2 ή το Β1 στο Β2. Η ροή στο Α1 Β1 εμποδίζεται η αντίθετη κατεύθυνση. Όταν το υγρό ρέει από το A1 στο A2, το καρούλι πιέζεται και ωθείται προς τα δεξιά, ανοίγοντας έτσι τη σφαιρική βαλβίδα σωλήνωσης   η οποία στη συνέχεια ανοίγει το πηνίο. Για να διασφαλιστεί το σωστό κλείσιμο της βαλβίδας, οι θύρες σέρβις A2 B2 της κατευθυντικής βαλβίδας πρέπει να συνδεθούν στη δεξαμενή στη ουδέτερη θέση.

Σύμβολο του Z2S

Τυπικό παράδειγμα κυκλώματος Z2S
